Bariau Bysus wedi'u Lamineiddio Ar gyfer Gwrthdröydd Ffotofoltäig
Disgrifiad Cynnyrch

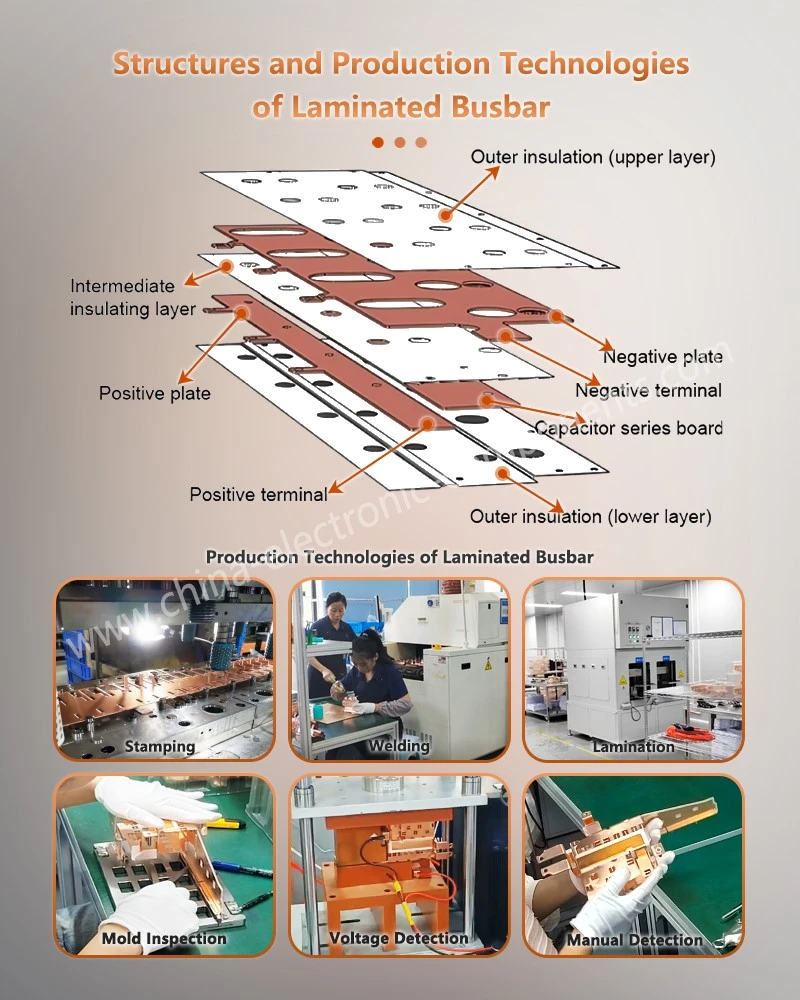

Mae Bariau Bysus wedi'u Lamineiddio ar gyfer Gwrthdröydd Ffotofoltäig yn adeiledd cyfansawdd amlhaenog sy'n defnyddio haenau bob yn ail o haenau dargludol positif a negyddol gyda haenau insiwleiddio tenau i greu nodweddion trydanol tebyg i gynhwysydd plât cyfochrog.
Anwythiad Isel: Mae'r dyluniad pentyrru tynn yn caniatáu i gerryntau gwrthgyferbyniol gynhyrchu meysydd magnetig sy'n canslo ei gilydd, gan leihau anwythiad parasitig system i lefel microhenry (μH).
Gwastadedd Uchel: O'i gymharu â cheblau traddodiadol neu fariau bysiau anhyblyg, mae strwythurau amlhaenog yn arbed gofod fertigol a llorweddol yn sylweddol o fewn y siasi.
Integreiddio Modiwlaidd: Gellir integreiddio gwrthyddion, cynwysorau, a chydrannau synhwyro, gan wneud gosod modiwlau pŵer (fel IGBTs / SiC) yn fwy cryno a dibynadwy.
Swyddogaethau Allweddol
Isel-Cysylltiad Cynhwysydd Bws DC a Modiwl Pŵer
Yng nghylched cyswllt DC-gwrthdröydd ffotofoltäig, mae cysylltu'r cynhwysydd bws DC â'r modiwl pŵer IGBT/SiC yn lleihau anwythiad strae yn y gylched switsio, yn atal troad oddi ar gorfoltedd ac osgiliad, ac yn gwella effeithlonrwydd a dibynadwyedd y system
Dosbarthiad a Chyfuniad Pŵer Amlgyfnod
Ar ochr allbwn AC gwrthdröydd tri-cyfnod, gan gyflawni cynllun cryno ac ynysu'r bws amlgyfnod fesul cam, gan gefnogi dyluniadau dwysedd pŵer uchel. Mae'r strwythur haenog yn hwyluso topolegau cysylltiad cymhleth ar gyfer gwrthdroyddion aml-lefel.
Synhwyro ac Amddiffyn Cyfredol Integredig
Mae gwreiddio synwyryddion Hall neu safleoedd mowntio coil Rogowski o fewn yr haenau wedi'u pentyrru yn galluogi synhwyro cerrynt anymwthiol, gan ddarparu signalau ar gyfer rheoli gwrthdröydd a diogelu tra'n lleihau gwifrau allanol.
Rhyngwyneb Thermol a Chymorth Strwythurol
Fel rhan o lwybr afradu gwres y modiwl pŵer, mae System Gyswllt Cell Busbar Lamineiddio Integredig yn dargludo gwres o'r dyfeisiau i'r sinc gwres; ar yr un pryd, mae'n gwasanaethu fel swbstrad mowntio mecanyddol, gan symleiddio proses cydosod yr uned bŵer.
Manteision Materol: System Dethol Trwyadl o Ddargludyddion i Inswleiddiad
Mae dewis deunydd yn hanfodol i-dibynadwyedd hirdymor Bariau Pŵer wedi'u Lamineiddio. Rydym wedi sefydlu system peirianneg deunyddiau gynhwysfawr sy'n addas ar gyfer cymwysiadau gwrthdröydd ffotofoltäig:
Deunyddiau arweinydd:
Copr rhydd o ocsigen dargludedd uchel yn bennaf (C1100), gyda dargludedd sy'n fwy na neu'n hafal i 101% IACS, gan sicrhau trawsyriant colled uchel{4}cyfredol, isel-.
Ar gyfer gofynion ysgafn, rydym yn cynnig atebion dargludyddion cyfansawdd craidd alwminiwm, gan ddefnyddio prosesau trawsnewid alwminiwm copr mewn meysydd hanfodol i gydbwyso pwysau a dargludedd.
Mae triniaeth arwyneb yn defnyddio sylfaen nicel gyda phlatio arian neu sylfaen nicel gyda phlatio tun, gan sicrhau sodradwyedd tra'n darparu ymwrthedd cyrydiad rhagorol a'r gallu i addasu i amgylcheddau-tymheredd uchel a lleithder uchel.
Deunyddiau Inswleiddio:
Mae'r brif haen insiwleiddio yn defnyddio ffilm polyester cymeradwy UL (PET) neu ffilm polyimide (PI), sy'n meddu ar gryfder dielectrig uchel, amsugno lleithder isel, a sgôr gwrthsefyll gwres tymor hir o hyd at 155 gradd (Dosbarth F) neu uwch.
Mae'r haen amddiffynnol allanol yn defnyddio cotio powdr epocsi neu diwbiau crebachu fflam, gan ddarparu amddiffyniad mecanyddol ychwanegol a gwrthsefyll y tywydd i fodloni gofynion cymwysiadau awyr agored.
Atgyfnerthu Strwythurol:
Mae cynhalwyr insiwleiddio cryfder uchel wedi'u mewnosod mewn cysylltiadau terfynell a lleoliadau mowntio i atal insiwleiddio plicio neu anffurfiad dargludyddion a achosir gan ddirgryniad neu straen thermol.
Mae'r holl ddeunyddiau yn cydymffurfio â chyfarwyddebau amgylcheddol RoHS a REACH ac wedi cael profion heneiddio tymor hir, gan gynnwys tymheredd a lleithder uchel, beicio tymheredd, a gwrthsefyll chwistrellu halen.

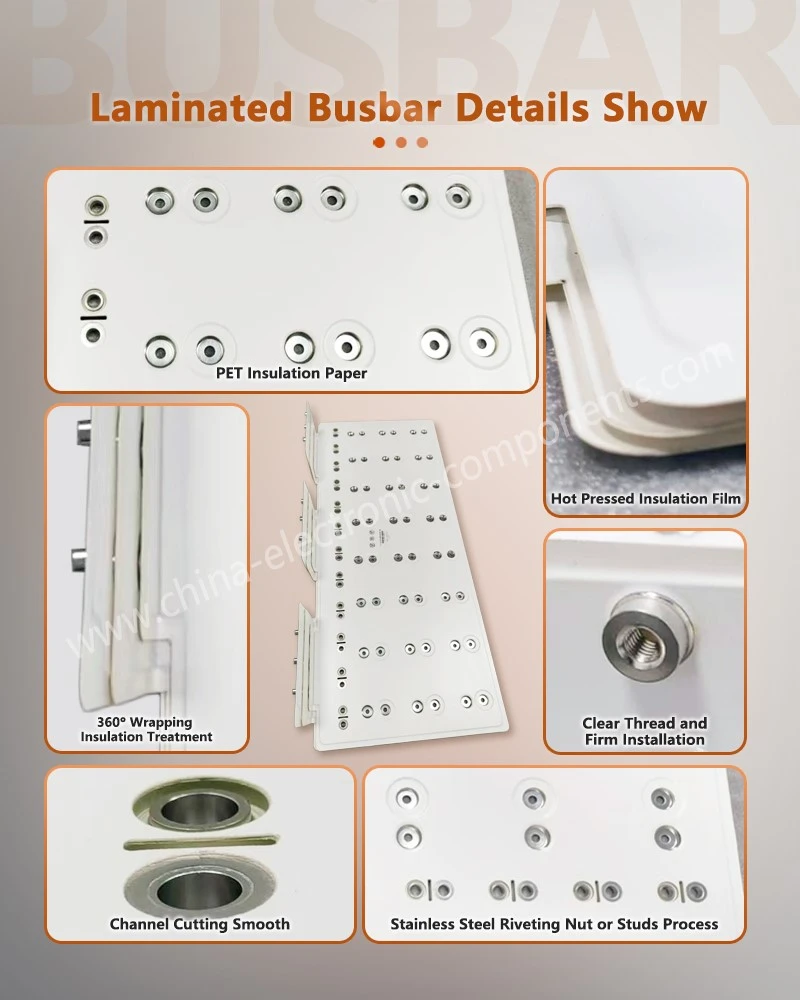

Arddangosfa Manwl: Tystio -Ansawdd Gradd Ddiwydiannol
Corneli Cryn a Chamfers
Mae'r holl Fws Bar wedi'i Lamineiddio ar gyfer Traffig Rheilffyrdd ac ymylon ffilm inswleiddio yn cael triniaeth gornel gron fanwl, gan wella dosbarthiad maes trydan yn effeithiol, atal gollwng ymyl, a gwella dibynadwyedd inswleiddio.

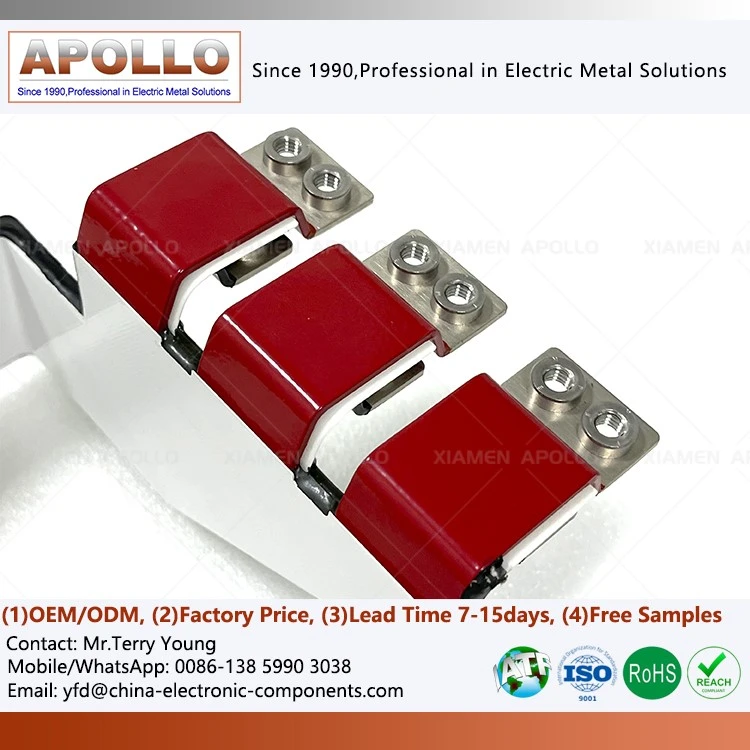

Dyluniad Cam Terfynell
Ar gyfer gwifrau IGBT neu gynhwysyddion o drwch amrywiol, rydym wedi dylunio terfynellau cysylltiad grisiog aml-haenog i sicrhau bod yr arwynebau cysylltu ar yr un plân llorweddol, gan ddileu straen gosod.
Inswleiddio Wrap Uniondeb
Ar droadau neu waelod terfynellau cysylltiad, mae'r haen inswleiddio yn cyflawni lapio di-dor, heb unrhyw gopr na chrychau agored. Mae'r ffilm inswleiddio yn ymestyn i ymyl y twll gwifrau, gan sicrhau na fydd yr haen inswleiddio yn cael ei gracio wrth dynhau bolltau.
Gwall-Profi Design
Mae'r Busbar wedi'i Lamineiddio ar gyfer Electroneg Pŵer Cyfredol Uchel- wedi'i ddylunio gydag allwthiadau neu dyllau lleoli gwrth-ddrwg, ynghyd â safleoedd twll mowntio penodol, i sicrhau nad yw gwallau sylfaenol fel cysylltiadau positif a negyddol wedi'u gwrthdroi yn digwydd yn ystod cydosod y llinell gynhyrchu, gan wella effeithlonrwydd y cynulliad.
cysylltwch â ni
Defnyddio ein harbenigedd peirianneg helaeth mewnBariau bysiau cyfansawdd wedi'u lamineiddioa'n gallu i ddarparu atebion electroneg pŵer wedi'u teilwra ar gyfer pob senario, edrychwn ymlaen at gydweithio â'n timau caffael a pheirianneg proffesiynol i archwilio sut i ddarparu'r bensaernïaeth bar bws anwythiad isel gorau posibl ar gyfer eich gwrthdröydd PV neu brosiectau UPS. Cliciwch ar y botwm isod i gyflwyno'ch ymholiad, a byddwn yn darparu ymateb proffesiynol i helpu'ch prosiect i lwyddo.
