Busbar amlhaenog
Trosolwg Cynnyrch

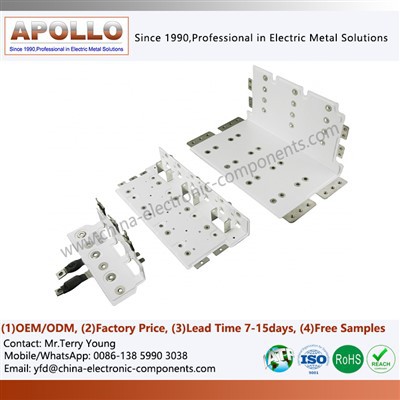

Mae busbar amlhaenog yn gydran dosbarthu cerrynt planar a adeiladwyd gan haenau bob yn ail o ddargludyddion copr neu alwminiwm ac inswleiddiad, a ffurfiwyd trwy-wasgu poeth. O'u cymharu â bariau bysiau copr haen sengl traddodiadol neu gysylltiadau cebl, mae bariau bysiau amlhaenog yn cynnig perfformiad trydanol a chrynoder uwch, gan leihau anwythiad yn sylweddol, optimeiddio dosbarthiad presennol, a gwella dibynadwyedd system gyffredinol.
Strwythur nodweddiadol yw:
Haen dargludydd copr + haen inswleiddio + haen dargludydd copr.
Mae'r strwythur amlhaenog yn cyflawni llwybr trydanol unffurf a chryfder mecanyddol trwy brosesau lamineiddio a weldio manwl gywir. Gellir llwybro pob haen dargludydd yn annibynnol yn unol â dyluniad llwybr presennol y cwsmer, gan wella integreiddio system a chyfleustra'r cynulliad yn sylweddol.
Disgrifiad Cynnyrch
| Ultra{0}}Anwythiad Isel a Unffurfiaeth Gyfredol Ardderchog | Mae strwythur cyfochrog y bar bws wedi'i lamineiddio yn lleihau anwythiad dolen ac effeithiau parasitig yn effeithiol, a thrwy hynny wella perfformiad amledd uchel gwrthdroyddion, modiwlau IGBT, a systemau trawsnewid DC/DC, a lleihau ymyrraeth electromagnetig (EMI) yn sylweddol. |
| Dibynadwyedd Uchel a Sefydlogrwydd Mecanyddol | Gan ddefnyddio proses lamineiddio poeth ac sy'n cynnwys ffilmiau insiwleiddio cryfder uchel (fel PI, PET, a PEN), mae'r Bariau Bysiau Haenog yn cynnig cryfder cywasgol ardderchog a sefydlogrwydd thermol, gan alluogi gweithrediad sefydlog hirdymor mewn amgylcheddau foltedd uchel, uchel a dirgryniad. |
| Dyluniad Compact ac Optimeiddio Gofod | Mae dyluniad gwastad y Bariau Bysiau Gwrthdröydd wedi'u Lamineiddio yn arbed gofod gosod yn effeithiol, gan ddisodli gwifrau cyfochrog lluosog ar gyfer gwifrau system taclusach a mwy trefnus. Mae'n addas ar gyfer mannau cryno fel systemau modiwlaidd, blychau rheoli trydanol, ac adrannau storio ynni. |
| Dylunio Strwythurol Customizable | Gellir teilwra dyluniadau wedi'u teilwra i fodloni gofynion cyfredol amrywiol cwsmeriaid, lefelau foltedd, mannau gosod, a dulliau cysylltu, gan gynnwys trwch dargludydd, nifer yr haenau, lleoliad twll, a siâp terfynell. |
| Perfformiad Rheoli Thermol Ardderchog | Mae'r strwythur planar yn hwyluso afradu gwres. Trwy ychwanegu haen afradu gwres neu atodi deunyddiau dargludol thermol, gellir cyflawni afradu gwres effeithlon, atal cronni mannau poeth a sicrhau gweithrediad system sefydlog. |
Manteision Materol
Deunyddiau arweinydd:Uchel-Copper Purdeb/Tun-Copper Plat/Aluminium
Uchel-Copper Purdeb (T2, C1100, ac ati): Dargludedd hyd at 99.9% a gwrthedd isel, sy'n addas ar gyfer cymwysiadau dwysedd cerrynt uchel.
Tun-Copper Plated:Mae triniaeth gwrth-ocsidiad arwyneb yn gwella sodradwyedd a gwrthiant cyrydiad.
Alwminiwm:Datrysiad ysgafn, darbodus sy'n addas ar gyfer cerbydau ynni newydd sy'n sensitif i bwysau neu systemau storio ynni.
Deunyddiau Inswleiddio:Uchel-Technoleg Lamineiddio Ffilm Tenau Cryfder
Defnyddio deunyddiau inswleiddio uchel fel polyimide (PI), polyester (PET), neu ffibr gwydr epocsi (FR-4).
Mae trwch yn amrywio o 0.1mm i 0.5mm, gan sicrhau cryfder dielectrig rhagorol a sefydlogrwydd thermol.
Mae ymwrthedd tymheredd yn ymestyn o -40 gradd i +130 gradd , gan sicrhau gweithrediad hirdymor heb heneiddio na chwalu.
Manteision Gweithgynhyrchu|Uchel-Lamineiddio Manwl a Phroses Weldio Deallus
Mae ein llinell gynhyrchu Uned Dosbarthu Pŵer BusBar yn defnyddio prosesau torri CNC cwbl awtomataidd, stampio, trin wyneb, a phrosesau lamineiddio'r wasg poeth i sicrhau gwastadrwydd ac adlyniad pob dargludydd a haen inswleiddio.
Llif Proses Allweddol:
Blancio manwl CNC: Yn sicrhau goddefiannau proffil dargludydd o fewn ± 0.05mm;
Triniaeth Arwyneb: Rhoddir platio tun neu arian ar wyneb y dargludydd i wella ymwrthedd ocsideiddio a weldadwyedd.
Lamineiddiad Inswleiddio a Lleoliad: Mae{0}}tymheredd poeth-uchel-lamineiddiad y wasg yn sicrhau bod pob haen inswleiddio yn gyfan ac yn rhydd o swigod.
Lamineiddio: Mae haenau lluosog yn cael eu lamineiddio a'u halltu o dan dymheredd a phwysau cyson i sicrhau strwythur cyffredinol unffurf.
Weldio a Rhybedu: Mae weldio laser/uwchsonig awtomataidd yn sicrhau cysylltiadau trydanol rhwystredig isel.
Archwiliad Cynnyrch Gorffenedig: 100% o barhad, gwrthsefyll foltedd, dimensiwn, a phrofion ymddangosiad yn sicrhau cysondeb safonol y ffatri.
Mae gan ein ffatri offer gwasgu poeth cwbl awtomataidd, laminyddion gwactod, peiriannau mesur cydlynu, ac inswleiddio systemau profi foltedd gwrthsefyll i ddiwallu anghenion masgynhyrchuBusbars lamineiddiado wahanol fanylebau a siapiau.
