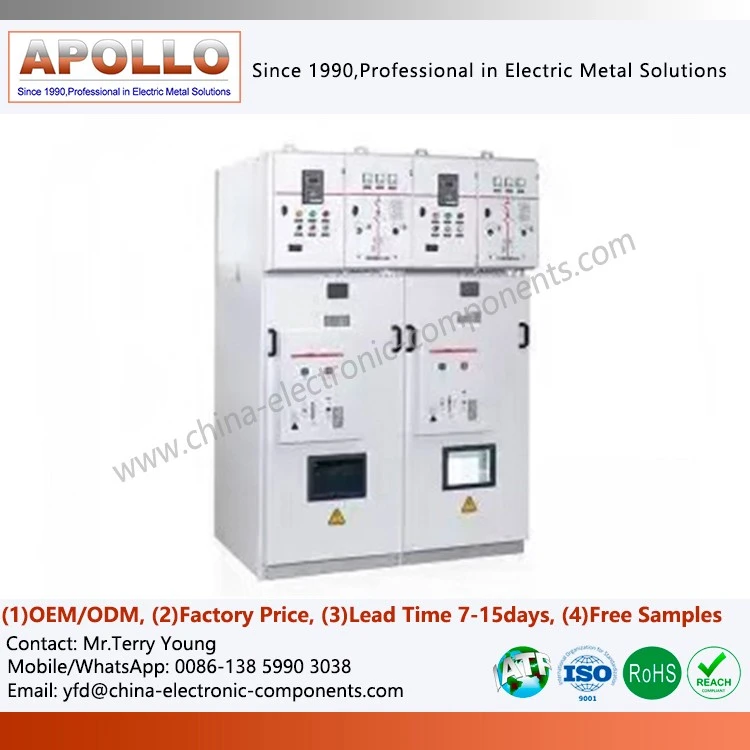

Cabinet Dosbarthu Cyflenwad Pŵer DC
Disgrifiad Cynnyrch
Defnyddir Cabinetau Dosbarthu Cyflenwad Pŵer DC yn bennaf i ddosbarthu ynni trydanol yn ddiogel ac yn gywir o systemau unioni, banciau batri, neu ffynonellau pŵer DC eraill i derfynellau llwyth amrywiol yn unol â rhesymeg amddiffyn rhagosodedig.
Ystod Cymhwysiad: O ganolfannau data IDC sy'n cefnogi-cyfrifiadura dwysedd uchel i orsafoedd sylfaen cyfathrebu 5G o bell, a hyd yn oed-storio-ffotofoltaidd-systemau microgrid gwefru integredig.
Esblygiad Technolegol: Yn wahanol i gyfuniadau torrwr cylched syml traddodiadol, mae ein cynnyrch yn ymgorffori technoleg synhwyro digidol, gan gyflawni naid o "gysylltiad corfforol" i "reolaeth ddeallus."

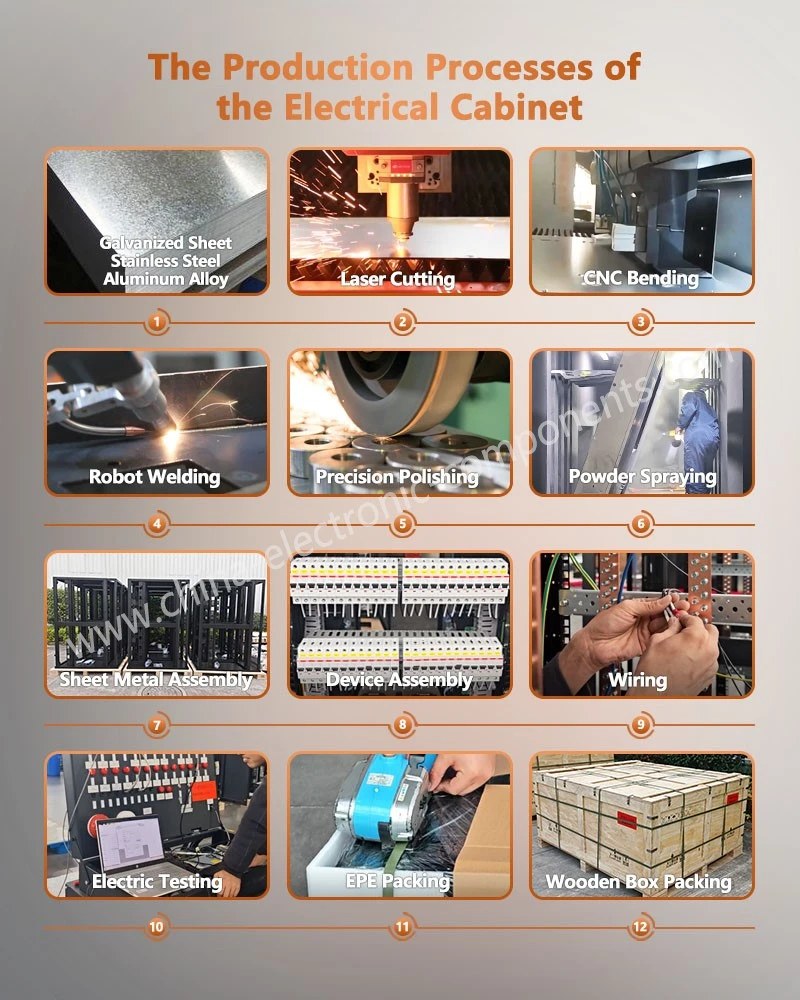

Proses Gweithgynhyrchu
| Gweithgynhyrchu Ffrâm Cabinet | Mae dalennau dur rholio oer neu ddur di-staen yn cael eu pwnio, plygu a weldio CNC. Rheolir dimensiynau allweddol (gwirionedd, gwastadrwydd, bylchau drws) o fewn ±0.5mm gan ddefnyddio archwiliad peiriant mesur cydlynu (CMM). Mae weldio yn cael ei berfformio gan ddefnyddio robotiaid TIG neu MIG, ac mae welds yn ddaear ac yn cael eu harchwilio am ddiffygion i sicrhau cryfder strwythurol ac ansawdd ymddangosiad. |
| Triniaeth Wyneb | Proses cyn-driniaeth gyflawn o ddiseimio, ffosffadu, paent preimio electrofforetig, a gorchudd powdr. Adlyniad cotio Yn fwy na neu'n hafal i 5B (prawf trawsdoriad), caledwch Mwy na neu'n hafal i galedwch pensil 2H, a gwrthiant trawiad Mwy na neu'n hafal i 50kg·cm. Pennir lliwiau gan y cwsmer (fel arfer RAL 7035 neu RAL 7032), neu mae haenau gwrth-cyrydiad trwm ar gael ar gyfer amgylcheddau morol. |
| Prosesu Llinell Fysiau | Mae barrau bysiau copr yn cael eu dyrnu gan CNC, eu plygu, eu malurio, eu tunio/blatio arian, a'r deunydd lapio inswleiddio crebachu gwres, i gyd yn gwbl awtomataidd. Mae arwynebau glin allweddol yn cael eu harchwilio i weld a ydynt yn wastad (Llai na neu'n hafal i 0.05mm) i sicrhau cyswllt arwyneb yn hytrach na chyswllt llinell/pwynt o dan gerrynt uchel, gan leihau ymwrthedd cyswllt a chodiad tymheredd hirdymor. |
| Triniaeth Wyneb | Cynulliad Cydran: Mae torwyr cylched, ffiwsiau, offerynnau, a blociau terfynell yn cael eu gosod yn unol â dogfennau'r broses, a defnyddir wrenches torque i sicrhau grym tynhau cyson cyn-y caewyr. Mae gwifrau cylched eilaidd yn defnyddio hambyrddau cebl a chlymau ar gyfer trefniant taclus, gyda marciau gwifren clir. 20 % terfynellau sbâr a gofod hambwrdd cebl yn cael eu cadw ar gyfer addasiadau yn y dyfodol ar gyfer y cabinet dosbarthu ffibr optig awyr agored. |
| Profi Peiriant Cwblhau | Cyn gadael y ffatri, cynhelir y profion canlynol: ① Prawf ymwrthedd inswleiddio (Yn fwy na neu'n hafal i 1MΩ, megohmmeter 1000V); ② Amledd pŵer gwrthsefyll prawf foltedd (2kV / 1 munud, neu wedi'i addasu yn ôl lefel foltedd DC); ③ Gwirio swyddogaeth amddiffyn (gorlif, cylched byr, sylfaen, monitro inswleiddio); ④ Prawf codiad tymheredd (1.1 gwaith graddio cerrynt i sefydlogrwydd thermol); ⑤ Prawf gweithrediad mecanyddol (drysau, droriau, mecanweithiau cyd-gloi 500 o gylchoedd). Darperir adroddiad archwilio ffatri cyflawn a thystysgrif cydymffurfio. |
Manteision Cais: Pwyntiau Poen y Diwydiant Datrys
Yn y Sector Canolfannau Data
Ar gyfer gofynion rac dwysedd pŵer uchel, gall ein cypyrddau dosbarthu pŵer gynnal cyfanswm y dosbarthiad cyfredol hyd at $1000A, tra bod eu hôl troed hynod fach yn arbed gofod ffisegol gwerthfawr mewn ystafelloedd gweinydd TG drud.
Yn y Sector Cyfleusterau Cyfathrebu
O ystyried gofod cyfyngedig ac amgylcheddau amrywiol cypyrddau awyr agored, rydym yn cynnig datrysiadau dosbarthu pŵer amddiffyn DC uchel gyda graddfeydd IP55/IP65, gan sicrhau allbwn foltedd sefydlog hyd yn oed mewn amgylcheddau chwistrellu halen a lleithder uchel.
Yn y Sector Microgrid Ynni Newydd
Mae'n integreiddio'n berffaith â systemau storio ynni batri lithiwm-, sy'n cynnwys galluoedd monitro cerrynt deugyfeiriadol ac yn addasu i newid cylch rhyddhau gwefr aml.
Arddangosiad Manwl: Ansawdd y Gallwch Ei Weld
1 Triniaeth Wyneb Gorgyffwrdd Busbar Copr
Mae'r wyneb gorgyffwrdd busbar copr wedi'i beiriannu neu ei grafu'n fanwl gywir, gyda garwedd arwyneb Ra Llai na neu'n hafal i 3.2μm. Cyn gorgyffwrdd, mae ffilmiau olew ac ocsid yn cael eu tynnu, a gosodir saim cyfansawdd trydanol. Mae bolltau cysylltu yn cael eu tynhau i'r trorym safonol (ee, 31-39 N·m ar gyfer bolltau M10) a'u marcio â llinellau torque coch i'w harchwilio'n hawdd yn ystod gwiriadau dilynol.
2 Proses Harnais Gwifrau Uwchradd
Mae harneisiau gwifrau rheoli eilaidd wedi'u-ffurfweddu ymlaen llaw yn ôl lluniadau. Mae rhifau gwifren yn cael eu hargraffu gan ddefnyddio argraffydd trosglwyddo thermol, gan sicrhau cymeriadau clir a gwydn. Mae llwybro harnais gwifrau yn osgoi-cydrannau cynhyrchu gwres (fel ardal faglu thermol torwyr cylchedau) ac mae wedi'i ddiogelu â thiwbiau troellog neilon neu diwbiau rhychiog. Mae rhaniadau inswleiddio yn cael eu gosod ar groesffyrdd rhwng yr harnais gwifrau a gwifrau cynradd.
3 Panel Drws a Selio
Mae stribed selio polywrethan ewynog wedi'i osod rhwng y panel drws a'r Cabinet Dosbarthu Allanol, gan ffurfio cylch selio parhaus ar ôl cywasgu i atal llwch rhag dod i mewn. Mae colfachau'r drws yn golfachau datodadwy trwm, sy'n cynnal agoriad 180 gradd ar gyfer cynnal a chadw mewnol hawdd. Mae gan ddrysau'r cabinet fecanwaith cloi dau bwynt neu dri phwynt, gan sicrhau bwlch unffurf rhwng y panel drws a chorff y cabinet pan fydd wedi'i gloi.
4 Seiliau Parhad
Mae holl gydrannau Cabinetau Dosbarthu Modiwlaidd (paneli drws, paneli ochr, panel uchaf, plât mowntio) wedi'u cysylltu trwy strapiau plethedig copr neu siwmperi sylfaen galfanedig i sicrhau sylfaen barhaus trwy'r cabinet. Mae gan waelod y cabinet bwyntiau sylfaen deuol, wedi'u marcio "PE" a "Grounding," sy'n hwyluso cysylltiad â dwy system sylfaen wahanol (fel sylfaen amddiffynnol a sylfaen amddiffyn mellt) neu ddarparu cysylltiadau diangen.
cysylltwch â ni
Rydym nid yn unig yn darparu cynhyrchion safonol, ond mae gennym hefyd alluoedd cymorth peirianneg integredig o optimeiddio dylunio ac addasu strwythurol i integreiddio system. Mae croeso i chi gyflwyno gofynion eich prosiect i gael ateb wedi'i deilwra ar ei gyferDosbarthiad metel wedi'i osod ar wal.
