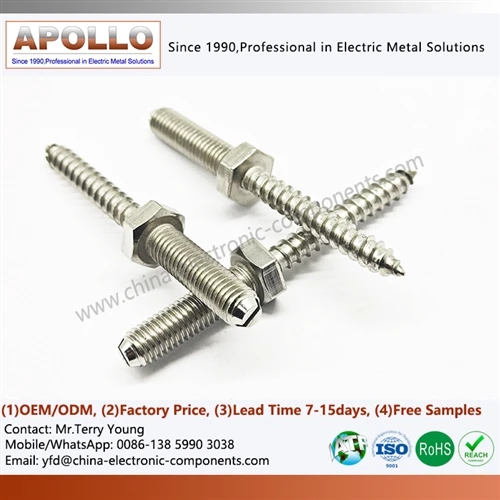

Cyrchu Stydiau Dur Di-staen a Chaewyr Metel Personol ar gyfer Cabinetau Trydanol a Chaeau

Mae stydiau cabinet trydanol yn-gludo rhyngwynebau wedi'u edafu sy'n diogelu barrau bysiau copr, cromfachau trawsnewidyddion, blociau terfynell, cynhalwyr inswleiddio, cydrannau gosod sylfaen, a chynulliadau amgáu. Ar gyfer caledwedd cabinet sy'n agored i ddirgryniad, lleithder, beicio thermol, neu gydosod dro ar ôl tro, mae dewis deunydd a ffurfio edau yn effeithio'n uniongyrchol ar gryfder tynnu allan, ymwrthedd torque, perfformiad cyrydiad, a- cliriad trydanol hirdymor.



Felly, dylid pennu proffiliau 304/316 o ddur di-staen, pres ac edau wedi'u rholio'n oer yn ôl gofynion deunydd llwyth, amgylchedd, torque a pharu yn hytrach na maint edau enwol yn unig.







Mae gre dur di-staen a ddefnyddir y tu mewn i gabinet dosbarthu pŵer yn cyflawni dwy swyddogaeth fecanyddol: mae'n trosglwyddo grym clampio i'r strwythur amgáu ac yn cynnal rhyngwyneb edafedd sefydlog yn ystod gwasanaeth.



Ar gyfer stydiau dur di-staen mewn cymwysiadau trydanol, mae 304 o ddur di-staen fel arfer yn cael ei ystyried pan fydd y cabinet yn gweithredu mewn amgylchedd diwydiannol dan do neu dan reolaeth . 316 mae dur di-staen yn dod yn fwy perthnasol lle mae amlygiad clorid, anwedd, awyrgylch arfordirol, neu amgylcheddau diwydiannol ymosodol yn cynyddu'r llwyth cyrydiad.



Eiddo / Gofyniad	304 Dur Di-staen	316 Dur Di-staen	Ystyriaeth Peirianneg
Cais nodweddiadol	Cypyrddau trydanol dan do	Cabinetau awyr agored/llaith/clorid-agored	Dewiswch yn ôl yr amgylchedd
Gwrthsefyll cyrydiad	Da	Yn uwch, yn enwedig yn erbyn cloridau	316 yn cynnwys Mo
Ymateb magnetig	Yn gyffredinol isel	Yn gyffredinol isel	Yn dibynnu ar amodau prosesu
Ffurfio edau	Addas	Addas	Rhaid i offer roi cyfrif am galedu gwaith
Cyflwr wyneb	Passivated / heb ei drin	Passivated / heb ei drin	Mae passivation yn gwella ymwrthedd cyrydiad
Rôl cau nodweddiadol	Busbar yn cefnogi, cromfachau, strwythurau terfynell	Cypyrddau ESS/PV awyr agored, llociau agored	Cadarnhau gofynion amgylcheddol
Pryder y Cynulliad	Galling bosibl	Gall risg galling fod yn uwch	Rheoli trorym a strategaeth iro



Ar gyfer{0}}caledwedd trydanol cyfaint uchel, dylai ardystiad deunydd nodi'r radd wirioneddol yn hytrach na dim ond nodi "dur di-staen." Gall manyleb brynu gynnwys gradd 304 neu 316, gofynion eiddo mecanyddol, triniaeth arwyneb, manyleb edau, goddefgarwch dimensiwn, a dull arolygu.



M5–M12 Dimensiynau Gre Dur Di-staen a Rheolaeth Arolygu ±0.01 mm

Dylid rheoli geometreg gre ar draws mwy na'r diamedr edau enwol. Mae'r rhyngwyneb cydosod effeithiol yn cynnwys:

M5-M12 edau meintiau: Dewiswch yn ôl grym clampio, gofod gosod sydd ar gael, a -geometreg cario cerrynt.
Traw edau: Cydweddwch y gneuen neu'r gydran edafeddog yn union; Mae edafedd bras M5, M6, M8, a M10 yn gyfluniadau diwydiannol cyffredin.
Hyd y llinyn: Diffiniwch hyd yr ymgysylltu effeithiol yn hytrach na hyd y gre yn gyffredinol.
Diamedr ysgwydd: Rheolwch y trawsnewidiad rhwng adrannau edafedd a heb edau lle mae angen swyddogaeth lleoli.
Gwastadedd a pherpendicwlar: Yn berthnasol pan fo'r gre yn cynnal bar bws neu gydran drydanol anhyblyg.
Goddefgarwch dimensiwn: Gellir rheoli dimensiynau lleoli critigol i ± 0.01 mm lle mae angen lleoli manwl gywir ar y cynulliad.
Cyflwr arwyneb: Dylid cael gwared ar burrs, diffygion edau wedi'u rholio, a thrawsnewidiadau miniog cyn yr arolygiad terfynol.



Ar gyfer cynulliadau cabinet, ni ddylid gwerthuso'r gre yn annibynnol ar y cnau paru, terfynell bar bws, braced, golchwr, a deunydd amgaead. Mae ymgysylltu edau, llwyth clamp, a geometreg cyswllt yn ffurfio un system fecanyddol.







Mae dur di-staen yn fecanyddol addas ar gyfer llawer o strwythurau cau, ond nid yw fel arfer yn cael ei ddewis fel y dargludydd presennol uchel. Mae aloion copr a chopr yn darparu dargludedd trydanol sylweddol uwch.



Ar gyfer cypyrddau trydanol sy'n cynnwys barrau bysiau copr, dylai'r system cau felly wahanu'r swyddogaeth cau mecanyddol oddi wrth y swyddogaeth cludo cerrynt oni bai bod y gre wedi'i dylunio'n fwriadol fel dargludydd trydanol.



Deunydd	Prif Nodwedd	Rôl Drydanol Nodweddiadol	Rôl Fastener Nodweddiadol	Prif Bryder Peirianneg
C1100 / C11000 Copr	Dargludedd uchel	Busbars, terfynellau	Clymu strwythurol cyfyngedig	Cryfder mecanyddol is
C2680 Pres	machinability da a dargludedd	Terfynellau, caledwedd dargludol	Stydiau, mewnosodiadau, terfynellau	Gwrthiant cyrydiad is na di-staen mewn rhai amgylcheddau
304 Dur Di-staen	Deunydd adeileddol sy'n gwrthsefyll cyrydiad	Yn gyffredinol nad yw'n{0}}cludo-cyfredol-	Stydiau cabinet, cromfachau, ategion	Dargludedd is
316 Dur Di-staen	Gwell ymwrthedd clorid	Yn gyffredinol nad yw'n{0}}cludo-cyfredol-	Clymu awyr agored/ESS/PV	Cost deunydd uwch a risg bustl



Felly pensaernïaeth ddylunio gyffredin yw:

Bar bws copr C1100 → rhyngwyneb dargludol terfynell → 304/316 dur gwrthstaen gre mecanyddol → golchwr/cnau → strwythur cymorth cabinet.

Mae'r trefniant hwn yn caniatáu i'r llwybr presennol a'r llwybr llwyth mecanyddol gael eu peiriannu ar wahân.



304/316 Dur Di-staen yn erbyn Pres C2680: Masnach Torque a Dargludedd-Diffodd

Ni ddylai'r dewis rhwng dur di-staen a phres fod yn seiliedig ar gryfder tynnol yn unig. Ar gyfer caledwedd trydanol, mae dargludedd, cydweddoldeb galfanig, amodau cyrydiad, ffrithiant edau, a torque cynulliad i gyd yn effeithio ar y dyluniad terfynol.



Paramedr Dylunio	304/316 Dur Di-staen	C2680 Pres
Clymu strwythurol	Ymgeisydd cryf	Yn addas ar gyfer llwythi cymedrol
Dargludedd trydanol	Isel o'i gymharu â chopr/pres	Yn sylweddol uwch
Gwrthsefyll cyrydiad	Uchel	Da, yn dibynnu ar yr amgylchedd
Gallu edau	Angen sylw	Pryder is yn gyffredinol
Rhaglen sy'n cario-cyfredol	Fel arfer nid yw'n cael ei ffafrio	Yn fwy addas
Cais am gefnogaeth y Cabinet	Ymgeisydd cryf	Yn addas lle mae dargludedd yn ddefnyddiol
Amgylchedd clorid awyr agored	316 ffafr	Mae angen gwerthusiad amgylcheddol
Pwysau	Yn uwch nag alwminiwm	Yn uwch nag alwminiwm
Peiriannu/ffurfio ystyriaeth	Gwaith caledu	Yn gyffredinol haws i'w peiriant / ffurfio



Pan fydd gre wedi'i osod yn agos at far bws copr, dylid ystyried cydnawsedd galfanig hefyd. Gall triniaeth arwyneb, wasieri, platio, amlygiad lleithder, a selio clostiroedd ddylanwadu ar sefydlogrwydd rhyngwyneb hirdymor.

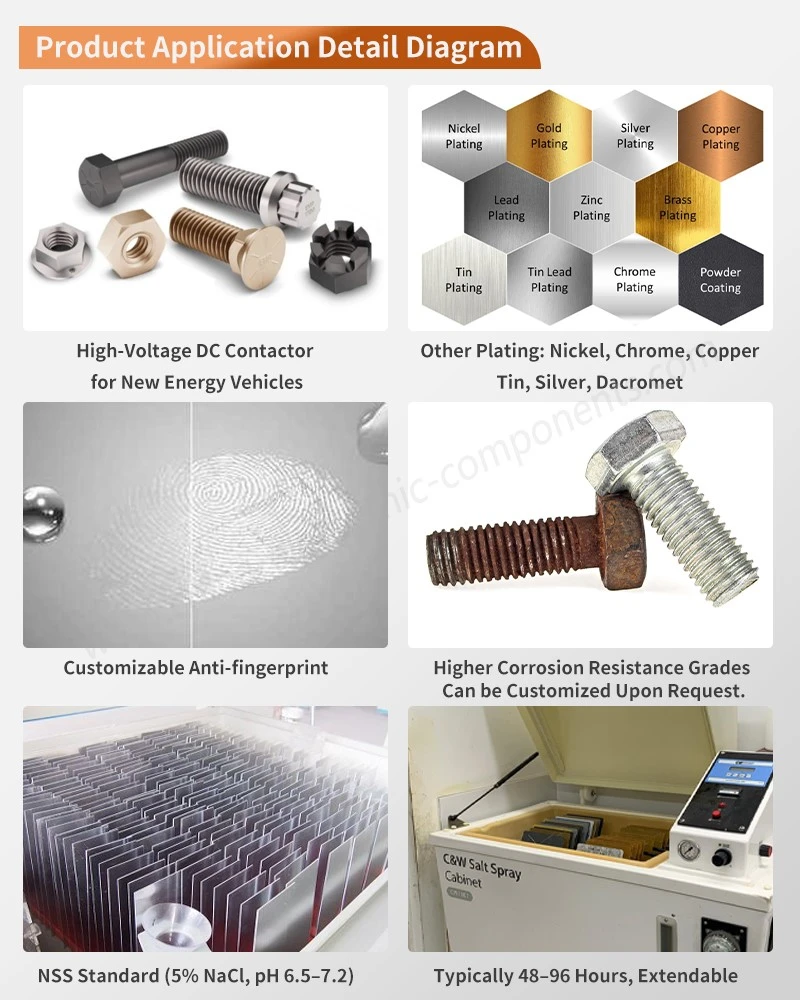

ISO 9227 a Salt-Dilysiad Chwistrellu ar gyfer Caledwedd Trydanol Awyr Agored

Ar gyfer clostiroedd PV ac ESS awyr agored, dylid cysylltu dilysu cyrydiad â'r fanyleb amgylcheddol wirioneddol yn hytrach na dibynnu ar ddynodiad "di-staen" generig.



Gall dilysu perthnasol gynnwys:

ISO 9227: Profi cyrydiad chwistrellu halen lle nodir hynny gan y cwsmer.
Tystysgrif deunydd: Dilysu gradd dur di-staen 304/316.
Archwilio wyneb: Gwiriwch am grafiadau, halogiad, a difrod edau ar ôl gorffen.
Archwiliad mesurydd edau: GO/NO-Gwirio mesurydd GO ar gyfer edafedd cynhyrchu.
Profi trorym: Cadarnhau torque cynulliad a chywirdeb edau.
Archwiliad cyrydiad gweledol: Cofnodi morffoleg cyrydiad ar ôl profion amgylcheddol.

Dylai'r union hyd chwistrelliad halen gael ei ddiffinio gan fanyleb cynnyrch y cwsmer yn hytrach na thrin un cyfnod datguddio fel gwerth cymhwyster cyffredinol.



Cais am Werthusiad a Dyfynbris DFM Am Ddim

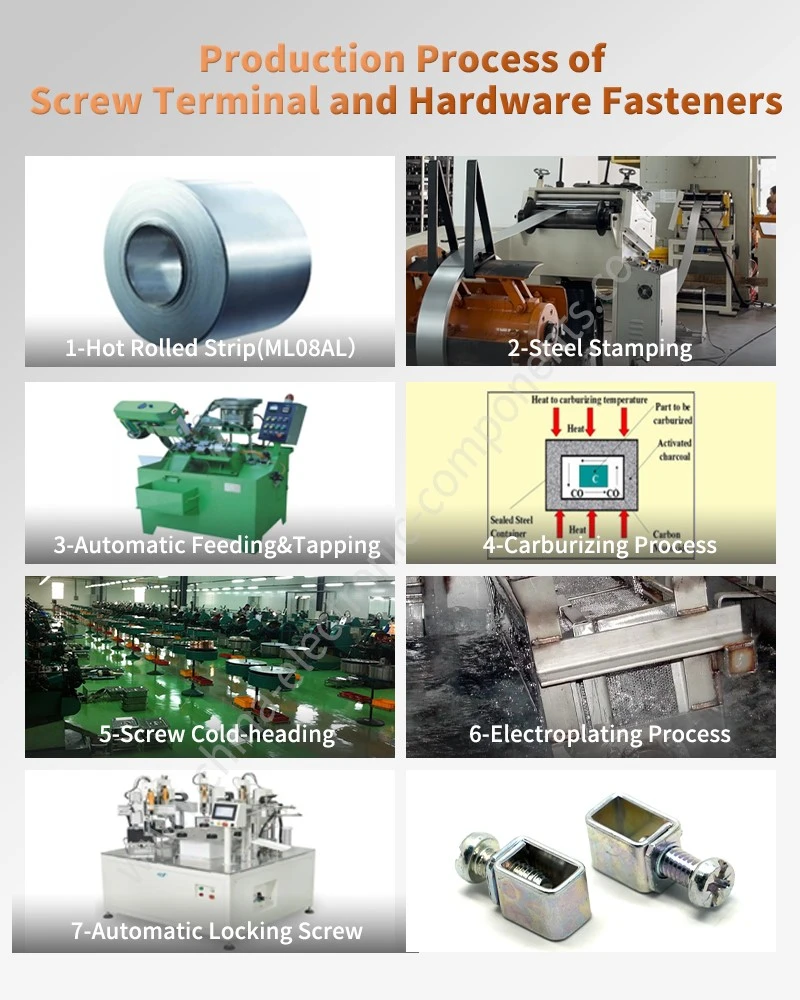

Ar gyfer cynhyrchu stydiau dur di-staen, mae'r dull gweithgynhyrchu edau yn effeithio'n uniongyrchol ar strwythur wyneb ac ymddygiad mecanyddol yr adran edafedd.



Mae rholio edau oer yn ffurfio'r proffil edau trwy ddadffurfiad plastig yn hytrach na thynnu deunydd trwy dorri confensiynol. Gall y broses gynyddu caledwch wyneb a chadw parhad deunydd o amgylch y proffil edau.



Ar gyfer prosiectau cyflenwyr clymwyr trydanol wedi'u teilwra, mae -edau rholio oer yn arbennig o ddefnyddiol pan fydd angen geometreg edau sefydlog ar y cwsmer ar draws sypiau cynhyrchu mawr.



M6–M10 Oer-Trydau wedi'u Rholio a Gwaith-Strwythur Arwyneb Caled

Wrth rolio edau, mae marw caled yn gorfodi'r dur di-staen yn wag i'r geometreg edau gofynnol.

Mae'r prif newidynnau proses yn cynnwys:

Diamedr gwag: Rhaid ei gydweddu â manyleb edau a llif deunydd.
Grym treigl: Gall grym gormodol niweidio offer neu ystumio'r gre.
Aliniad marw: Gall aliniad gwael gynhyrchu proffiliau edau anwastad.
Caledwch materol: Rhaid ystyried ymddygiad caledu gwaith dur di-staen.
Cyflymder treigl: Rhaid aros yn sefydlog i gynnal ffurfiant ailadroddadwy.
Geometreg fflans edau: Mae'n effeithio'n uniongyrchol ar ymgysylltiad cnau ac ymddygiad torque.
Cyflwr arwyneb: Dylai edafedd wedi'i rolio fod yn rhydd rhag rhwygo, plygiadau a chraciau gweladwy.



Yn wahanol i edau wedi'i dorri, nid yw edau wedi'i rolio wedi'i ffurfio'n gywir yn tynnu sglodion helical parhaus o'r proffil edau. Gall y llif deunydd sy'n deillio o hyn wella cywirdeb arwyneb yr edau ac ymddygiad blinder, ar yr amod bod y paramedrau ffurfio yn cael eu rheoli'n gywir.

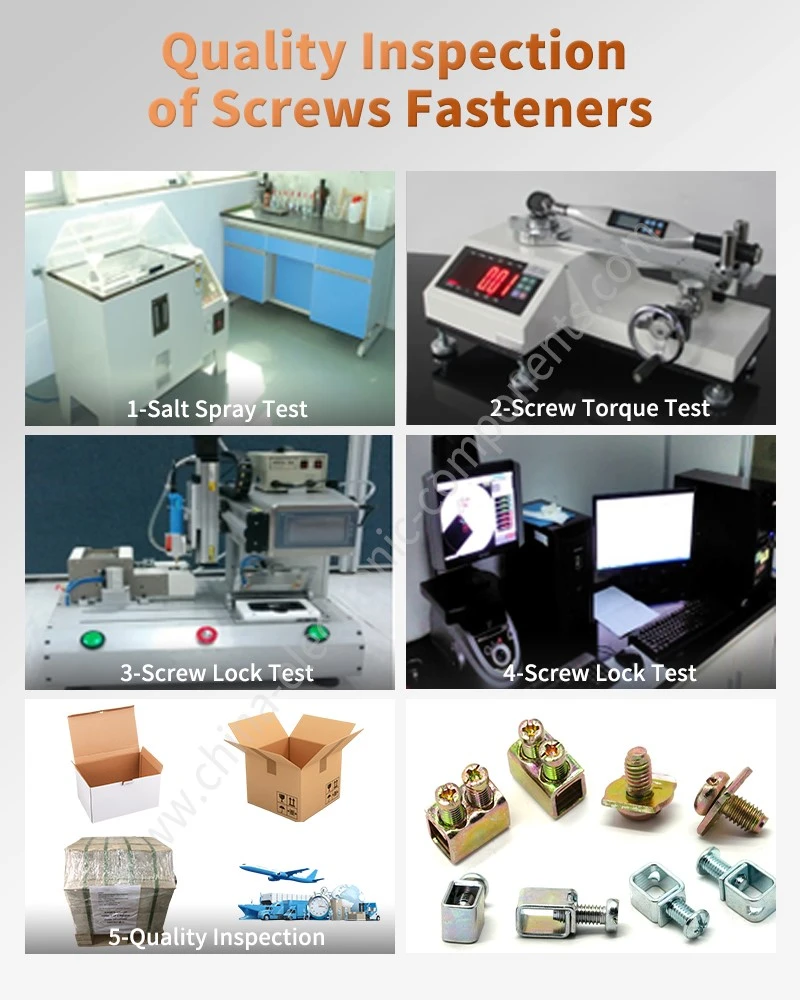

Mesur Trywydd Metrig ISO a Phrofi Torque ar gyfer Stydiau M6-M10

Dylai arolygiad dimensiwn edau gyfuno arolygu mesurydd â phrofion cydosod swyddogaethol.

Arolygiad	Pwrpas	Dull Rheoli Nodweddiadol
Traw edau	Cadarnhau cydnawsedd paru	Mesur optegol / mesurydd edau
Diamedr mawr	Dilysu amlen edau	Micromedr / system optegol
Proffil edau	Canfod diffygion ffurfio	Archwiliad optegol
GO fesurydd	Gwirio derbyniad edau swyddogaethol	EWCH/NA-GO fesurydd
DIM-GO mesurydd	Atal derbyn edafedd rhy fawr	EWCH/NA-GO fesurydd
Prawf trorym	Gwerthuso ymwrthedd yn ystod y cynulliad	Offer trorym wedi'i raddnodi
Tynnu{0}}prawf allan	Mesur ymwrthedd cau echelinol	Gosodiad prawf tynnol
Arolygu wyneb	Nodi plygiadau/craciau/bunrs	Archwiliad gweledol / microsgop



Dylid diffinio'r union derfynau trorym a thynnu allan o'r deunydd a ddewiswyd, maint yr edau, hyd ymgysylltu, trwch y swbstrad, gradd cnau a manyleb cydosod cwsmeriaid. Byddai gwerth trorym cyffredinol ar gyfer pob gre dur gwrthstaen yn dechnegol amhriodol.



Arolygiad CMM ±0.01 mm ar gyfer Geometreg Bridfa Custom

Pan fydd gre yn cynnwys ysgwydd ansafonol, pin lleoli, fflans, neu adran gwrthbwyso, dylai archwiliad dimensiwn symud y tu hwnt i fesuryddion edau confensiynol.

Gall archwiliad CMM wirio:

Hyd cyffredinol
Edau{0}}i-concentricity ysgwydd
Diamedr ysgwydd
perpendicularity gre
Geometreg pen neu fflans
Twll{0}}i{{1}safle'r echelin
Dimensiynau lleoli critigol
Geometreg ffurfiedig ar ôl gweithrediadau eilaidd



Ar gyfer{0}}rhaglenni cyfaint uchel, gellir monitro dimensiynau critigol gan ddefnyddio SPC yn hytrach na dibynnu'n gyfan gwbl ar arolygiad terfynol. Mae hyn yn creu dolen reoli'r broses rhwng traul offer, drifft dimensiwn, a chamau cywiro.







Gall rhaglen caledwedd cabinet gynnwys mwy na stydiau annibynnol. Mewn llawer o gynulliadau trydanol, mae'r gofyniad gwirioneddol yn gydran gyfunol fel terfynell copr wedi'i stampio + gre dur di-staen + rhyngwyneb dargludol.



Mae hyn yn newid y strategaeth gweithgynhyrchu.

Yn lle dod o hyd i derfynell wedi'i stampio gan un cyflenwr a chlymwr gan un arall, gall y gwneuthurwr integreiddio stampio, ffurfio, rhybedu, weldio, ac archwiliad terfynol yn un llwybr cynhyrchu rheoledig.



C1100/C2680 Stampio + Mewn-Die Riveting ar gyfer Terfynellau Trydanol

Mae stampio metel manwl gywir yn addas ar gyfer terfynellau copr a phres sy'n gofyn am geometreg ailadroddadwy a chynhyrchiad cyfaint uchel.

Gall proses nodweddiadol gynnwys:

Bwydo coil → sythu → stampio cynyddol → plygu/ffurfio → mewn-rhwygo marw → integreiddio edau/stydiau → triniaeth arwyneb → archwilio dimensiwn → profion trydanol → pecynnu.



Mae rheolaethau allweddol yn cynnwys:

Copr C1100 / C11000: Defnyddir lle mae angen dargludedd trydanol uchel.
Pres C2680: Defnyddir lle mae'n rhaid cydbwyso dargludedd a ffurfadwyedd mecanyddol.
Mewn-rbedio marw: Yn lleihau gweithrediadau cydosod ar wahân ac yn cynnal ailadroddadwyedd lleoliadol.
Die cynyddol: Yn addas ar gyfer cynhyrchu terfynell cyfaint uchel.
Goddefgarwch dimensiwn: Gellir rheoli rhyngwynebau critigol i ±0.01 mm lle nodir.
Archwiliad CMM: Defnyddir ar gyfer cydrannau cymhleth tri dimensiwn wedi'u stampio.
Archwiliad gweledol: Yn canfod craciau, burrs, anffurfiad a difrod arwyneb.



Nid proses ymgynnull gyflymach yn unig yw'r canlyniad. Y prif fudd peirianneg yw rheolaeth dros y berthynas leoliadol rhwng y derfynell dargludol a'r rhyngwyneb cau mecanyddol.



Presyddu Arian Resistance a Weldio Laser ar gyfer Gwasanaethau Trydanol Copr

Dylid dewis gwahanol dechnolegau ymuno yn ôl cyfuniad deunydd, mewnbwn thermol, a geometreg ar y cyd gofynnol.



Proses Ymuno	Cais Nodweddiadol	Prif Fantais	Prif Risg / Pwynt Rheoli
Mewn-yn rhybedio marw	Terfynell copr / pres + clymwr mecanyddol	Gallu ailadrodd cyfaint uchel	Uchder rhybed a grym ar y cyd
Weldio ymwrthedd	Cynulliadau metel dargludol	Gwresogi lleol	Grym electrod/rheolaeth gyfredol
presyddu arian ymwrthedd	Gwasanaethau copr/cyswllt	Uniad bondio dargludol	Dosbarthiad llenwi a chylch thermol
Weldio laser Cu-Cu	Cynulliadau busbar copr	Anffurfiad mecanyddol isel	Adlewyrchedd uchel a rheoli gwres
Weldio laser Cu-Al	Cydrannau dargludol annhebyg	Mewnbwn gwres lleol	Ffurfiant rhyngfetelaidd a threiddiad weldio
Weldio trylediad moleciwlaidd	Cydosodiadau dargludol wedi'u lamineiddio-dibynadwyedd uchel	Bondio cyflwr solet	Paratoi wyneb a phwysau



Ar gyfer copr-i-uniadau alwminiwm, mae weldio laser Cu-Al yn gofyn am reolaeth benodol ar ddwysedd ynni, lleoliad trawst a ffurfiant cyfansawdd rhyngfetelaidd. Dylid archwilio'r adran groes weldio pan fo dibynadwyedd cymalau yn ofyniad dylunio hanfodol.



Dogfennaeth ISO 9001, IATF 16949 a PPAP Lefel 3 ar gyfer Caewyr Personol

Mae rhaglenni storio modurol ac ynni yn aml yn gofyn am becyn ansawdd wedi'i ddogfennu yn hytrach nag arolygiad dimensiwn yn unig.



Gall cyflwyniad cynhyrchiad gynnwys:

IATF 16949: Fframwaith rheoli ansawdd modurol lle bo'n berthnasol.
PPAP Lefel 3: Pecyn cyflwyno pan bennir gan y cwsmer.
Adroddiad dimensiwn: Nodweddion hanfodol a phwysig.
Tystysgrif deunydd: Dilysiad gradd dur di-staen, copr neu bres.
Diagram Llif Proses: Llwybr gweithgynhyrchu o ddeunydd crai i'r arolygiad terfynol.
PFMEA: Proses-dadansoddiad risg cysylltiedig.
Cynllun Rheoli: Gofynion rheoli llwyfan cynhyrchu.
MSA: Mesur-gwerthusiad system lle bo angen.
Astudiaeth gallu: Cp/Cpk neu ddadansoddiad ystadegol cyfatebol ar gyfer nodweddion dynodedig.



Ar gyfer cyflenwr caewyr trydanol wedi'i deilwra, mae'r ddogfennaeth hon yn arbennig o bwysig pan ddaw'r gre yn rhan o gynulliad sy'n ymwneud â diogelwch trydanol.





Mae model caffael cyfunol yn dod yn ymarferol pan fydd y cynulliad cabinet trydanol yn cynnwys cydrannau metel manwl lluosog gyda pherthnasoedd lleoliadol tynn.



Er enghraifft:

Terfynell gopr C1100 + 304 gre dur gwrthstaen + nodwedd lleoli â stamp + mewn-cysylltiad rhybedog marw

gellir ei gynhyrchu a'i archwilio fel un cynulliad yn hytrach na sawl rhan a brynwyd ar wahân.

±0.01 mm Terfynell-i-Rheoli Safle Bridfa mewn Gwasanaethau Integredig

Y brif fantais yw rheolaeth geometrig.

Pan brynir terfynell a gre ar wahân, daw goddefgarwch terfynol y cynulliad yn ganlyniad cronedig o:

Goddefgarwch terfynell + goddefgarwch gre + goddefgarwch gosodiadau + clirio cydosod + amrywiad gweithredwr / proses.

Pan fydd y cydrannau hyn yn cael eu hintegreiddio yn ystod y cynhyrchiad, gall y gwneuthurwr sefydlu un system datwm ar gyfer y cynulliad cyflawn.



Mae hyn yn arbennig o ddefnyddiol ar gyfer:

Clymu bar bws copr: Rhaid i safle'r gre alinio â thyllau bar bws.
Mowntio'r trawsnewidydd: Rhaid i lain gre gydweddu â braced y trawsnewidydd.
Cynulliadau bloc terfynell: Rhaid i echel edau aros yn berpendicwlar i'r awyren mowntio.
Cypyrddau pŵer ESS: Mae angen gofod cyson ar gyfer terfynellau cyfredol lluosog uchel.
Cabinetau gwrthdröydd PV: Rhaid i derfynellau dargludol a rhyngwynebau mowntio mecanyddol aros o fewn terfynau clirio caeau.

Arolygiad Gweledol 100% a Gwiriad CMM ar gyfer Cynulliadau Clymwr Trydanol

Dylai strategaeth arolygu adlewyrchu lefel risg y cais terfynol.



Nodweddiadol	Gwiriad a Argymhellir
Gradd deunydd	Tystysgrif deunydd / PMI lle nodir
Edau	EWCH/NA-GO fesurydd
Dimensiynau critigol	CMM / mesur optegol
Safle gre	CMM / mesurydd gosodion pwrpasol
Cymal rhybedog	Uchder, diamedr, grym ar y cyd
Uniad wedi'i Weldio	Archwiliad gweledol + metallograffig lle bo angen
Gorchudd wyneb	Mesur trwch
Gwrthsefyll cyrydiad	Profi amgylcheddol yn unol â'r fanyleb
Parhad trydanol	Mesur ymwrthedd lle bo'n berthnasol
Pecynnu	Archwiliad gweledol ac olrhain



Ar gyfer cydosodiadau trydanol manwl gywir, dylid cysylltu arolygiad CMM â'r strwythur datwm cynnyrch a ddiffinnir ar y lluniad peirianneg. Gall mesur dimensiynau ynysig heb reoli'r berthynas datwm swyddogaethol gynhyrchu adroddiad technegol gywir nad yw'n gwarantu ffit cydosod.







Mae'r cyfluniad gre cywir yn dibynnu ar lwyth mecanyddol, pensaernïaeth drydanol, amgylchedd, a phroses cydosod.



Dewis Clymwr Cabinet EV/ESS/PV yn ôl Deunydd a'r Amgylchedd



Cais	Deunydd gre a Argymhellir	Deunydd Terfynell	Prif Ofyniad	Dilysiad Nodweddiadol
Cabinet dosbarthu dan do	304 SS	C1100 / C2680	Sefydlogrwydd mecanyddol	Edau + arolygiad dimensiwn
Cabinet ESS awyr agored	316 SS	C1100	Gwrthsefyll cyrydiad	Profion amgylcheddol + dimensiwn
Amgaead gwrthdröydd PV	316 SS / gradd addas wedi'i orchuddio	C1100/C2680	Lleithder a beicio thermol	Cyrydiad + profi trorym
Cefnogaeth trawsnewidydd	304/316 SS	Rhyngwyneb Dur / Copr	Llwyth mecanyddol	Tynnu{0}}profion + dimensiwn allan
Cydosod foltedd uchel EV	Rhaglen-benodol	C1100/C11000	Clirio trydanol a chadw mecanyddol	Dilysu trydanol + mecanyddol
Terfynell pŵer batri / ESS	304/316 SS	C1100/C11000	Rhyngwyneb dargludol gwrthiant isel	Ymwrthedd cyswllt + dilysu trorym



Ni ddylid trin y fridfa ei hun fel nwydd ynysig. Dylai ei fanyleb ddeillio o'r lluniad cynulliad cyflawn a'r gofynion amgylcheddol.





Ar gyfer cwsmeriaid modurol ac ynni-storio, dylai'r gallu i olrhain gysylltu'r lot deunydd crai â'r gydran orffenedig.

Gall strwythur olrhain ymarferol gynnwys:



Rhif gwres / lot materol: Yn cysylltu pob swp cynhyrchu â'i ffynhonnell ddur di-staen neu gopr.
Adnabod offer: Mae'n cofnodi'r dis neu'r edefyn-dei rholio cynyddol a ddefnyddir ar gyfer cynhyrchu.
Dyddiad cynhyrchu a shifft: Yn cefnogi ymchwiliad i drifft dimensiwn.
Cofnod arolygu: Yn cysylltu dimensiynau critigol â'r lot gynhyrchu.
Canlyniadau Torque/tynnu-allan: Yn darparu dilysiad mecanyddol ar gyfer nodweddion dynodedig.
-cofnod triniaeth arwyneb: Yn nodi paramedrau proses gorchuddio/goddefol.
Adnabod pecynnau: Yn atal-cyflenwi lotiau cymysg.
Dogfennaeth PPAP Lefel 3: Yn cefnogi cymeradwyaeth cwsmeriaid ar gyfer rhaglenni modurol.



Ar gyfer{0}}rhaglenni cyfaint uchel, dylai'r cynllun rheoli nodi nodweddion sy'n dylanwadu'n uniongyrchol ar gynulliad cabinet, gan gynnwys ansawdd yr edau, lleoliad y gre, geometreg fflans, ac aliniad terfynell-i-bridfa.





Beth yw'r amser arweiniol nodweddiadol ar gyfer stydiau trydanol dur gwrthstaen PPAP Lefel 3?

Ar gyfer gre arfer newydd, mae amser arweiniol yn dibynnu ar gymhlethdod offer, argaeledd deunydd, gofynion sampl, a chwmpas PPAP. Dylai prosiect nodweddiadol wahanu offer, samplu T1, dilysu, a chymeradwyaeth-gynhyrchu màs yn hytrach na'u trin fel un cam cyflwyno.



Sut mae bywyd gwasanaeth gre dur gwrthstaen yn cael ei werthuso?

Mae bywyd offer yn cael ei fonitro trwy ddrifft dimensiwn, cyflwr proffil edau, ffurfio burr, a chyfrif strôc cynhyrchu. Dylai gwaith cynnal a chadw ataliol gael ei sbarduno gan derfynau proses diffiniedig yn hytrach nag aros am fethiant offer gweladwy.



Sut mae trwch cotio neu blatio caewyr trydanol arferol yn cael ei wirio?

Gellir gwirio trwch cotio gan ddefnyddio fflworoleuedd pelydr-X (XRF), magnetig neu eddy-dulliau cyfredol yn dibynnu ar y swbstrad a'r system cotio. Dylid nodi'r dull mesur a'r ystod derbyn ar y llun neu'r safon ansawdd.





Cyn gosod archeb gynhyrchu ar gyfer stydiau metel edafu o Tsieina, rhowch y canlynol i'r cyflenwr:



Gradd deunydd: 304, 316, C2680, C1100, neu gwsmer-cyfwerth penodedig.
Manyleb edau: M5-M12, traw, dosbarth goddefgarwch, a hyd ymgysylltu effeithiol.
Dimensiynau critigol: Nodi dimensiynau sydd angen rheolaeth ±0.01 mm.
Triniaeth arwyneb: Passivation, platio, cotio, neu gyflwr heb ei drin.
Gofyniad amgylcheddol: Amgylchedd dan do, awyr agored, ESS, PV, EV, neu cyrydu penodedig.
Prawf mecanyddol: Torque, tynnu-allan, tynnol, neu ofyniad grym ar y cyd.
Gofyniad trydanol: Dargludedd / ymwrthedd cyswllt lle mae'r gydran yn cymryd rhan yn y llwybr presennol.
Gofyniad arolygu: CMM, mesurydd edau, archwiliad optegol, neu fesuryddion pwrpasol.
Dogfennaeth ansawdd: IATF 16949, PPAP Lefel 3, tystysgrifau materol ac adroddiadau dimensiwn lle bo angen.
Integreiddio'r Cynulliad: Nodwch a yw'r gofyniad yn cynnwys terfynellau wedi'u stampio, rhybedu, weldio, neu weithrediadau eilaidd eraill.



Ar gyfer rhaglenni cabinet trydanol ac amgáu, y model cyrchu mwyaf defnyddiol yw mwy na phrynu cydran â chost is mewn edafedd. Mae'n diffinio'r deunydd, y broses ffurfio edau, goddefgarwch lleoliadol, dull uno, system archwilio, a gofynion olrhain fel un fanyleb gydran beirianyddol.



Ar gyfer prosiectau sydd angenstydiau dur di-staen, terfynellau copr wedi'u stampio'n drydanol, caewyr trydanol arferol, neu gydosodiadau metel integredig, gall Cydrannau Electronig Apollo werthuso'r lluniad, y cyfuniad deunydd, y rhyngwyneb cau, a'r llwybr cynhyrchu cyn rhyddhau offer.
