Cysylltwyr Hyblyg Ffoil Copr A Weldio Trylediad Dalen Nicel: Dadansoddiad o Dechnoleg Uno Metel Annhebyg Dibynadwy Uchel Ar gyfer Batris Ynni Newydd

Fel y gofynion ar gyfer trosglwyddiad cyfredol uchel, cysylltedd hyblyg, a chynnydd dylunio cryno mewn sectorau megis cerbydau ynni newydd, systemau storio ynni, ac electroneg pŵer, mae cyfuniadau o gysylltwyr ffoil copr hyblyg a thaflenni nicel yn cael eu defnyddio'n gynyddol mewn modiwlau batri, pecynnau batri, a chynulliadau rhyng-gysylltiad trydanol. Mae ffoil copr yn cynnig dargludedd trydanol a hyblygrwydd rhagorol; pan fydd haenau tenau lluosog yn cael eu pentyrru, gallant ddarparu ar gyfer goddefiannau cynulliad a dadleoliadau mecanyddol sy'n digwydd yn ystod y llawdriniaeth. Yn y cyfamser, mae dalennau nicel yn darparu cryfder mecanyddol uwch, ymwrthedd cyrydiad, a sefydlogrwydd wyneb, gan atgyfnerthu terfynellau cysylltiad a gwrthsefyll amgylcheddau gweithredu cymhleth.



Mewn gweithgynhyrchu, mae copr a nicel yn gyfuniad metel annhebyg clasurol, gyda gwahaniaethau sylweddol mewn dargludedd thermol, caledwch, ymddygiad ehangu thermol, a nodweddion arwyneb. Gall defnyddio dulliau uno sy'n anaddas i'r priodweddau materol hyn arwain at faterion megis bondio rhyngwynebol gwael, ymwrthedd cyswllt cyfnewidiol, gorboethi terfynol, a blinder mecanyddol. O ganlyniad, mae'r amcan o uno copr â nicel yn ymestyn y tu hwnt i gyflawni bond yn unig; mae angen rheolaeth ar yr un pryd dros ansawdd bond rhyngwynebol, perfformiad trydanol, cryfder mecanyddol, a-dibynadwyedd hirdymor.



Mewn systemau batri cerbydau ynni newydd, defnyddir strwythurau o'r fath fel bariau bysiau copr hyblyg ar gyfer dosbarthu pŵer. Y gofyniad craidd yw sicrhau trosglwyddiad cyfredol sefydlog, uchel o fewn gofod gosod cyfyngedig tra'n cynnal digon o hyblygrwydd i liniaru straen mecanyddol-a achosir gan ddirgryniad, ehangiad thermol, a gwyriadau cydosod-ar y parthau cysylltu.







Mae cysylltwyr ffoil copr hyblyg fel arfer yn cael eu ffurfio trwy bentyrru haenau lluosog o ffoil copr tenau, gyda pharthau cysylltiad dargludol yn cael eu creu trwy ddulliau prosesu terfynell penodol. O'i gymharu ag un plât copr trwchus, mae'r strwythur ffoil aml-haen yn cynnig hyblygrwydd plygu gwell, gan ganiatáu ar gyfer addasiadau siâp i ffitio'r gofod sydd ar gael o fewn modiwlau batri ac offer storio ynni.



Mewn{0}}cymwysiadau cyfredol uchel, mae'r ffurfweddiad ffoil amlhaenog yn darparu ardal drawstoriadol dargludol fawr effeithiol, sy'n ei gwneud yn ddelfrydol ar gyfer strwythurau trawsyrru cyfredol uchel fel barrau bysiau ffoil copr. Ar yr un pryd, mae ansawdd y bondio interlayer yn dylanwadu'n uniongyrchol ar ymwrthedd cyffredinol a dosbarthiad gwres; felly, rhaid i'r broses weldio derfynell sicrhau cysylltiad sefydlog, parhaus rhwng yr haenau.



Mae dalennau nicel fel arfer wedi'u lleoli yn ardaloedd terfynell y cysylltwyr ffoil copr hyblyg. Ar un llaw, mae taflenni nicel yn gwella cefnogaeth fecanyddol yn y rhanbarthau terfynell; ar y llaw arall, mae eu priodweddau materol yn bodloni gofynion ymwrthedd cyrydiad a sefydlogrwydd amgylcheddol rhai strwythurau rhyng-gysylltiad batri. Mewn dylunio ymarferol, rhaid pennu paramedrau megis trwch dalen nicel, dimensiynau, ardal sylw, a'r ardal gorgyffwrdd â ffoil copr trwy ystyried cyfyngiadau cyfredol, gofodol a llwythi mecanyddol.



Ar gyfer strwythurau rhyng-gysylltu trydanol mewn cerbydau ynni newydd-megis barrau bysiau hyblyg wedi'u lamineiddio-rhaid i gydrannau dargludol hyblyg nid yn unig fodloni gofynion cynhwysedd cludo cerrynt graddedig ond hefyd wrthsefyll ffactorau fel dirgryniad, seiclo thermol, cyfyngiadau gofod gosod, a-blinder hirdymor. O ganlyniad, mae'r cyfuniad deunydd a'r broses uno yn gofyn am ddull cyd-ddylunio.







Mae gan gopr ddargludedd thermol uchel, gan achosi afradu gwres cyflym yn ystod weldio, tra bod nicel yn wahanol iawn i gopr o ran dargludedd thermol a chaledwch. Pan fydd y ddau ddeunydd hyn yn cael eu prosesu'n thermol, nid yw eu cyfraddau gwresogi, eu nodweddion trosglwyddo gwres, a'u hymddygiad anffurfio lleol yn cyd-fynd yn berffaith. Gall rheolaeth amhriodol o fewnbwn gwres neu ddosbarthiad pwysau arwain at fondio annigonol yn y rhyngwyneb.



Mae cyflwr wyneb y copr hefyd yn effeithio ar ansawdd y cyd. Er bod copr a nicel yn cynnig rhywfaint o ymwrthedd cyrydiad, gall halogion fel olew, llwch, lleithder ac ocsidau gronni ar eu harwynebau wrth storio, cludo a chynhyrchu. Os yw'r amhureddau hyn yn mynd i mewn i'r rhyngwyneb uno, gallant ffurfio haen rwystr, a thrwy hynny leihau'r ardal cyswllt metel gwirioneddol i-metel.



Mae cysylltwyr ffoil copr hyblyg yn her unigryw oherwydd eu strwythur wedi'i lamineiddio â sawl haen. Gall caethiwo aer neu aliniad rhwng haenau yn ystod pentyrru arwain at wagleoedd mewnol yn ystod y broses uno. Er y gall yr uniad ymddangos yn gadarn yn allanol, gall ardaloedd lleol heb fondio barhau'n fewnol, gan arwain o bosibl at fwy o wrthwynebiad lleol a chodiadau tymheredd dwys yn ystod gweithrediad hirfaith.



Felly, mae asesu ansawdd uniadau nicel copr yn gofyn am fwy nag archwiliad gweledol yn unig; rhaid i werthusiad cynhwysfawr ymgorffori dadansoddiad traws-adrannol, profi cryfder mecanyddol, mesuriadau gwrthiant trydanol, monitro cynnydd tymheredd, a phrofion dibynadwyedd.





Mae weldio trylediad yn ddull uno cyflwr solid nodedig ar gyfer cyfuniadau metel annhebyg fel ffoil copr a dalennau nicel. Mae'r dull sylfaenol yn cynnwys dod ag arwynebau'r deunyddiau i'w huno i gysylltiad agos o dan dymheredd a gwasgedd rheoledig, gan greu bond di-dor trwy drylediad ar raddfa atomig a bondio rhyngwynebol.



Yn wahanol i weldio ymasiad traddodiadol, nid yw bondio trylediad yn dibynnu ar ffurfio cyfaint mawr o fetel tawdd fel ei brif fecanwaith; o ganlyniad, mae'n lleihau'r risg o anffurfiad a achosir gan doddi a chaledu lleoledig dwys. Ar gyfer strwythurau ffoil copr aml-haen, mae'r nodwedd hon yn helpu i gynnal gwastadrwydd cyffredinol y terfynellau.



Mewn strwythurau fel cysylltiadau meddal busbar ffoil copr wedi'u lamineiddio, rhaid i'r ardal fondio fodloni'r gofynion ar gyfer dargludedd trydanol a pherfformiad mecanyddol. Trwy reoli tymheredd, pwysedd ac amser dal yn union, gellir sefydlu rhyngwynebau bondio sefydlog rhwng haenau ffoil copr, yn ogystal â rhwng y ffoil copr a'r daflen nicel.



Mae'r pwysau a gymhwysir yn ystod y broses bondio tryledu hefyd yn gwella'r cyswllt gwirioneddol rhwng y deunyddiau. Wrth i aperities arwyneb microsgopig gael eu dadffurfiad plastig, mae'r ardal gyswllt effeithiol yn cynyddu, gan helpu i leihau bylchau gweddilliol a diffygion rhyngwynebol.



Ar gyfer cynhyrchion fel barrau bysiau ffoil copr hyblyg gyda siyntiau copr wedi'u lamineiddio-sy'n gorfod gwrthsefyll-dirgryniad tymor hir ac amrywiadau tymheredd-mae uniondeb y rhyngwyneb bondio yn hollbwysig. Gall gwagleoedd sylweddol, cynhwysiant, neu ddadlaminiad lleol yn yr ardal fondio arwain at grynodiadau straen yn ystod beicio thermol dro ar ôl tro, gan beryglu bywyd gwasanaeth y cynnyrch yn y pen draw.

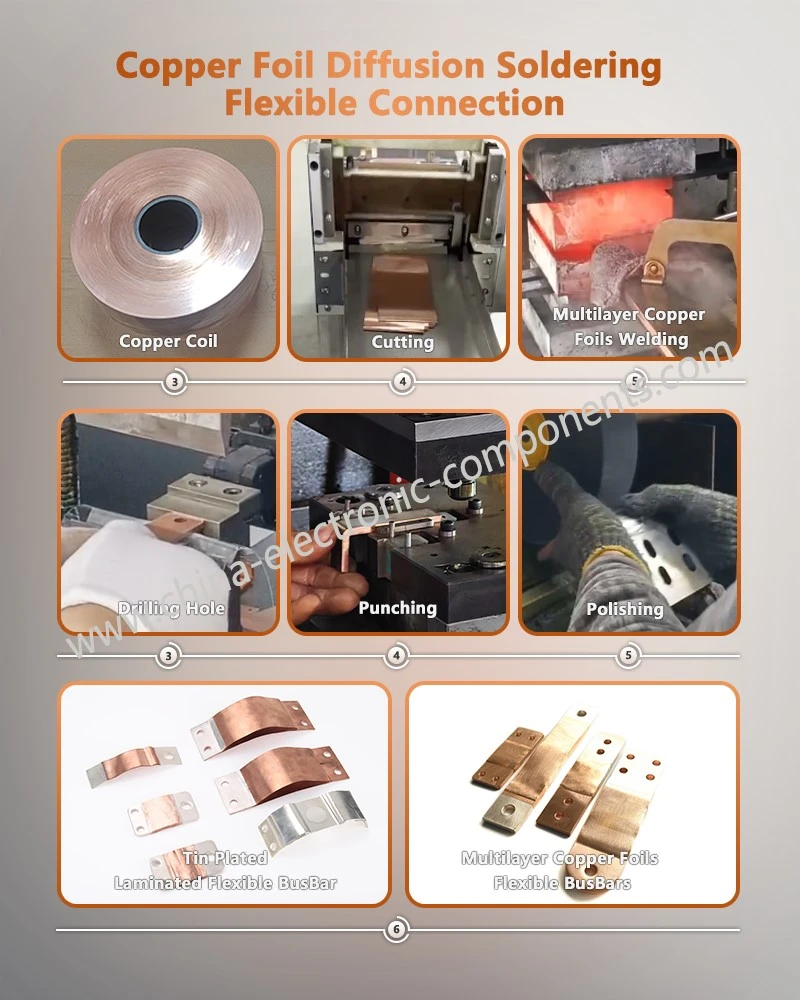

Cyn ymuno â'r ffoil copr a'r daflen nicel, rhaid glanhau'r arwynebau deunydd. Rhaid tynnu olew, llwch, olion bysedd, a haenau ocsid sylweddol o'r pennau ffoil copr ac arwynebau'r ddalen nicel, a rhaid atal ail-halogi ar ôl glanhau. Mae ansawdd y glanhau yn effeithio'n uniongyrchol ar gyflwr cyswllt gwirioneddol y rhyngwyneb ac mae'n gam sylfaenol i sicrhau cysondeb bondio.



Ar ôl rhag-drin, rhaid i'r ffoil copr aml-haen gael ei alinio a'i leoli. Dylai ymylon toriad y ffoil copr fod yn llyfn, heb unrhyw gamliniad sylweddol, llinynnau rhydd, nac ymylon cyrliog rhwng haenau. Dylid gosod y daflen nicel i orchuddio pennau'r ffoil copr yn unol â'r manylebau dylunio, a dylid defnyddio offer i sicrhau bod safleoedd cymharol y deunyddiau yn aros yn sefydlog wrth eu prosesu.



Nesaf, mae cam cyn cywasgu a lefelu yn cael ei berfformio. Ar gyfer strwythurau ffoil copr aml-haen, nid prif bwrpas cyn-gywasgu yw cwblhau'r bond ar unwaith, ond dod â'r haenau ffoil copr i gysylltiad agos a lleihau'r aer gweddilliol a bylchau microsgopig rhwng yr haenau. Os rhoddir pwysau gormodol yn syth ar ôl gwresogi, efallai y bydd yn rhwystro aer sydd wedi'i ddal rhag dianc; felly, rhaid i gyfradd y cais pwysau a'r proffil pwysau aros yn gyson.



Ar ôl mynd i mewn i'r cam trylediad isothermol, rhaid sefydlu ffenestr tymheredd priodol yn seiliedig ar briodweddau materol y copr a'r nicel. Gall tymheredd sy'n rhy isel arwain at drylediad rhyngwynebol annigonol, tra gall tymereddau rhy uchel achosi i'r ffoil copr feddalu, newidiadau i amodau'r wyneb, a pharth yr effeithir arno â gwres estynedig. O ganlyniad, mae paramedrau'r broses wirioneddol fel arfer yn gofyn am ddilysiad arbrofol sy'n cyfrif am drwch deunydd, nifer yr haenau wedi'u pentyrru, a'r ardal fondio.



Ni ddylid rhyddhau ac oeri pwysau cyflym yn syth ar ôl y cyfnod dal. Mae copr a nicel yn arddangos gwahanol ymddygiadau ehangu thermol, gan gynhyrchu straen thermol yn y parth bondio yn ystod amrywiadau tymheredd. Mae defnyddio oeri rheoledig wrth gynnal pwysau priodol yn helpu i liniaru crynhoad straen ar y rhyngwyneb a achosir gan grebachu cyflym, a thrwy hynny gadw gwastadrwydd a sefydlogrwydd strwythurol yn y cynulliad bondio.







Mae tymheredd yn baramedr hanfodol mewn bondio trylediad. Er bod mewnbwn gwres digonol yn hyrwyddo trylediad atomig ar draws y rhyngwyneb, nid yw tymereddau uwch o reidrwydd yn well. Gall gwres gormodol newid priodweddau mecanyddol y ffoil copr a chynyddu'r risg o ocsidiad arwyneb neu afliwiad ar y taflenni nicel; i'r gwrthwyneb, gall gwres annigonol gyfyngu ar faint y trylediad, gan arwain at gryfder bond annigonol.



Mae pwysau yn dylanwadu'n bennaf ar faint o gyswllt gwirioneddol yn y rhyngwyneb deunydd. Gall pwysau annigonol adael bylchau microsgopig rhwng yr haenau o ffoil copr, tra gall pwysau gormodol or-gywasgu'r ffoil copr hyblyg, gan achosi amrywiadau trwch lleol a lleihau hyblygrwydd y cynnyrch gorffenedig. Felly, ar gyfer cynhyrchion megis barrau bysiau copr siâp hyblyg-sy'n gofyn am gydbwysedd o ddargludedd trydanol a hyblygrwydd-rhaid pennu'r ystod pwysau optimaidd drwy ddilysu prosesau ymarferol.



Mae'r amser dal yn pennu am ba hyd y mae'r rhyngwyneb yn ymateb o dan amodau tymheredd a phwysau sefydlog. Mae bondio deunyddiau annhebyg fel copr a nicel yn gofyn am ddigon o amser i gyflawni trylediad cyflawn a dwysáu rhyngwynebol. Gall amser annigonol arwain at sefyllfa lle mae bondio arwyneb yn ymddangos yn ddigonol, ond mae bondio mewnol yn parhau i fod yn anghyflawn.



Yn ogystal â thymheredd, gwasgedd ac amser, mae ffactorau megis cyfochrogrwydd offer, glendid deunyddiau, cysondeb llwytho, ac unffurfiaeth tymheredd offer hefyd yn dylanwadu ar y canlyniad. Mae hyn yn arbennig o berthnasol mewn masgynhyrchu; nid yw gwneuthuriad llwyddiannus sampl sengl yn gwarantu ffenestr gynhyrchu ddilys, felly mae profion ailadroddadwyedd yn hanfodol i sefydlu ystod proses sefydlog.





Mae cynyddu nifer yr haenau ffoil copr yn caniatáu ar gyfer addasu hyblygrwydd cynnyrch a'r gallu cludo cyfredol yn unol â gofynion dylunio, ond mae hefyd yn cymhlethu rheolaeth rhyng-haenau yn ystod gweithgynhyrchu. Rhaid i brosesau cynhyrchu sicrhau aliniad taclus o haenau ffoil copr a chynnal amodau lamineiddio sefydlog yn y parthau cysylltu.



Ar gyfer cysylltiadau hyblyg ffoil copr aml-haen, mae pwyntiau archwilio allweddol fel arfer yn cynnwys uniondeb yr uniadau terfynell, cyflwr y rhyngwynebau rhyng-haen, a dimensiynau cyffredinol. Mae -cynnyrch cyfredol uchel yn gofyn am brofion ychwanegol o wrthwynebiad DC a chynnydd tymheredd i atal gorlenwi cyfredol a achosir gan gysylltiadau lleol gwael.



Mewn cerbydau ynni newydd a systemau storio ynni, yn aml mae angen i gysylltwyr hyblyg ddarparu ar gyfer iawndal plygu neu wrthbwyso o fewn mannau cyfyng. O ganlyniad, rhaid i'r parthau cysylltu fod yn rhydd rhag caledu, embrittled neu gracio sylweddol. Ar gyfer adeileddau dargludol hyblyg-fel y rhai a ddefnyddir mewn trawsnewidyddion-dylid pennu terfynau cylchredau plygu a ganiateir yn seiliedig ar ofynion cymhwysiad penodol.





Mewn rhai amgylcheddau gweithredu, efallai y bydd angen platio arwyneb ar gysylltwyr hyblyg ffoil copr i wella perfformiad cyswllt, ymwrthedd cyrydiad, neu gydnawsedd â therfynellau metel eraill. Dylid dewis y math platio a'r trwch penodol yn seiliedig ar ffactorau megis cerrynt gweithredu, amgylchedd cyswllt, tymheredd, a dull cysylltu.



Os yw'r cynnyrch i gael ei gysylltu trwy bolltau neu derfynellau â strwythurau dargludol eraill, rhaid rheoli paramedrau megis dimensiynau twll cysylltiad, gwastadrwydd wyneb diwedd, a thrwch lleol yn llym. Ar gyfer cydrannau fel cysylltwyr wedi'u lamineiddio a ddefnyddir mewn offer trydanol, rhaid i'r dyluniad fodloni gofynion perfformiad mecanyddol a thrydanol ar y rhyngwyneb rhwng y cysylltiad mecanyddol a'r strwythur dargludol.



Ar gyfer offer ynni newydd foltedd uchel, rhaid hefyd ystyried bylchau inswleiddio a thriniaeth ymyl. Lle bo angen, gellir ychwanegu strwythurau insiwleiddio o amgylch yr ardaloedd dargludol i sicrhau cliriad trydanol digonol a phellter ymgripiad rhwng cydrannau dargludol a'r tai neu gynulliadau cyfagos.





Mae cysylltwyr hyblyg ffoil copr yn addas yn bennaf ar gyfer cymwysiadau trydanol sy'n gofyn am ddargludedd uchel ynghyd â rhywfaint o hyblygrwydd mecanyddol. Er enghraifft, mewn batri tyniant a systemau storio ynni, gall bariau bysiau ffoil copr hyblyg gysylltu amrywiol derfynellau dargludol, a thrwy hynny leihau'r straen mecanyddol y gallai bariau bysiau copr anhyblyg ei osod fel arall ar strwythur y batri.



Mewn gwrthdroyddion ac offer trosi pŵer, gall strwythurau dargludol wedi'u lamineiddio wella perfformiad trydanol trwy fyrhau'r dolenni cerrynt amledd uchel a lleihau arwynebedd y ddolen. Wrth ddylunio bariau bysiau copr wedi'u lamineiddio ar gyfer gwrthdroyddion, rhaid ystyried nid yn unig y gallu i gludo cyfredol ond hefyd anwythiad parasitig, strwythur inswleiddio, a dosbarthiad cerrynt amledd uchel.



Mewn electroneg pŵer, mae'r cysylltiad rhwng y bar bws a chynwysorau ffilm yn gofyn am leihau'r llwybr presennol i leihau paramedrau parasitig dolen. Rhaid dylunio cynllun cyffredinol y bariau bysiau laminedig hyn yn seiliedig ar leoliad gofodol modiwlau pŵer, cynwysorau, a strwythurau oeri, yn hytrach na phennu dimensiynau bar bysiau ar wahân.



Ar gyfer cerbydau ynni newydd, rhaid i systemau cysylltiad trydanol hefyd ddarparu ar gyfer dirgryniad cerbydau, amrywiadau tymheredd, a gofod gosod cyfyngedig. O'u cymharu â chysylltiadau anhyblyg, gall strwythurau ffoil copr hyblyg amsugno goddefiannau gosod a dadleoli cymharol yn ystod gweithrediad i ryw raddau, gan eu gwneud yn hynod addas ar gyfer cymwysiadau mewn batris tyniant, systemau gyrru trydan, a chydrannau dosbarthu pŵer foltedd uchel.





Mae plicio stribedi nicel neu ddadlaminiad yn y parth cysylltiad fel arfer yn gysylltiedig â thynnu arwyneb ocsid annigonol, halogiad rhyngwynebol, tymheredd annigonol, neu amser dal annigonol. Mae mynd i'r afael â'r materion hyn yn gofyn am ymchwilio i rag-driniaeth materol a pharamedrau proses; nid yw cynyddu pwysau yn ateb digonol.



Os daw pennau'r ffoil copr yn amlwg yn anhyblyg ar ôl cysylltiad a thorri asgwrn yn hawdd wrth blygu, gall yr achos fod yn fewnbwn gwres gormodol, amser dal hir, neu bwysau gormodol. Rhaid i gysylltwyr ffoil copr hyblyg gadw eu hyblygrwydd; felly, dylai'r broses ymuno osgoi effaith thermol gormodol neu gywasgu mecanyddol mewn ardaloedd y tu allan i'r parth cysylltiad.



Mae gwagleoedd mewnol neu ddadlaminiad rhwng haenau ffoil copr fel arfer yn cael eu hachosi gan bentyrru afreolaidd, gwacáu aer annigonol yn ystod y cyfnod cyn-cywasgu, neu wresogi rhy gyflym. Er mwyn datrys hyn, rhaid optimeiddio'r dilyniannau llwytho, cyn-gywasgu, a gwresogi i sicrhau bod aer rhwng haenau yn cael ei wacáu'n llawn cyn i fondio ddigwydd.



Os bydd cynnydd tymheredd annormal yn digwydd yn ystod gweithrediad, rhaid archwilio dwysedd ac ardal gyswllt gwirioneddol y rhyngwyneb cysylltiad. Gall gwagleoedd lleol, cynhwysiant ocsid, ac ardaloedd o fondio anghyflawn achosi gorlenwi cyfredol, gan arwain at gynnydd lleol mewn ymwrthedd a thymheredd.



Mae materion cysondeb mewn cynhyrchu màs yn aml yn deillio o offer, offer, a rheoli prosesau. Gall ffactorau fel halogiad arwyneb llwydni, amrywiadau mewn paraleliaeth, dosbarthiad tymheredd anwastad, a gwallau lleoli arwain at ganlyniadau anghyson ar draws gwahanol sypiau, hyd yn oed wrth ddefnyddio'r un paramedrau proses. Felly, mae cyflawni cynhyrchiad sefydlog yn gofyn am sefydlu system reoli gynhwysfawr sy'n cwmpasu deunyddiau, offer, offer, a pharamedrau proses.







Wrth i gerbydau ynni newydd, systemau storio ynni ac electroneg pŵer ddatblygu tuag at folteddau, cerrynt a dwysedd pŵer uwch, mae'r ffocws dylunio ar gyfer cysylltwyr dargludol hyblyg yn symud o fodloni gofynion dargludedd yn unig i optimeiddio integredig perfformiad trydanol, mecanyddol a thermol, yn ogystal â dibynadwyedd cyffredinol.



Bydd gweithgynhyrchu cysylltwyr ffoil copr hyblyg yn y dyfodol yn rhoi mwy o bwyslais ar y synergedd rhwng cyfuniadau deunydd, dyluniad strwythurol, a phrosesau uno. Ar gyfer cynhyrchion â thrwch amrywiol, cyfrif haenau, a chyfluniadau terfynell, mae'n hanfodol sefydlu ffenestri proses wedi'u teilwra i gymwysiadau penodol a gwirio dibynadwyedd cysylltiad trwy brofion megis gwrthiant trydanol, codiad tymheredd, cryfder tynnu-i ffwrdd, bywyd fflecs, a beicio thermol.



Ar yr un pryd, disgwylir i'r galw am fariau bysiau wedi'u lamineiddio â ffoil copr hyblyg godi ochr yn ochr ag amrywiaeth strwythurol offer ynni newydd. Mae cynhyrchion personol yn gofyn am ystyriaeth ar yr un pryd o ddimensiynau dargludyddion, dulliau lamineiddio, parthau cysylltu, strategaethau inswleiddio, gofod gosod, a phrosesau gweithgynhyrchu yn ystod y cyfnod dylunio cynnar; mae'r dull hwn yn lleihau'r cynnydd mewn costau ac yn lleihau'r oedi sy'n gysylltiedig ag addasiadau cam hwyr.



Ar gyfer cymwysiadau sydd angen ymwrthedd cyrydiad arwynebol uwch, gellir gwerthuso opsiynau trin wyneb-fel platio arian wedi'i deilwra ar fariau bysiau hyblyg copr-yn seiliedig ar amodau gweithredu penodol. Fodd bynnag, nid yw triniaeth arwyneb yn cymryd lle rheoli ansawdd y cysylltiad sylfaenol; y flaenoriaeth graidd o hyd yw sicrhau rhyngwyneb dargludol sefydlog, strwythur mecanyddol dibynadwy, a pherfformiad cyson yn ystod-gwaith hirdymor.



Ar y cyfan, mae ansawdd y cysylltiad rhwng ffoil copr a thaflenni nicel yn dibynnu ar sawl ffactor, gan gynnwys amodau arwyneb materol, manwl gywirdeb pentyrru, rheoli pwysau, proffiliau tymheredd, amser tryledu, dulliau oeri, a sefydlogrwydd offer. Trwy ddefnyddio proses bondio cyflwr trylediad solet priodol, mae'n bosibl gwella dwysedd y rhyngwyneb metel annhebyg wrth leihau'r parthau yr effeithir arnynt ac anffurfiad gwres, a thrwy hynny sefydlu sylfaen gweithgynhyrchu mwy sefydlog ar gyfer cydrannau dargludol hyblyg a ddefnyddir mewn cerbydau ynni newydd, systemau storio ynni, ac electroneg pŵer pŵer uchel.



Yn ystod y cam caffael peirianneg, asesiad integredig o ddeunyddiau, dylunio strwythurol, prosesau weldio, a phrotocolau dilysu ar gyfercysylltwyr hyblyg ffoil coprdylid ei gynnal, gan ystyried cerrynt targed, tymheredd gweithredu, gofod gosod, gofynion hyblygrwydd, a metrigau dibynadwyedd cysylltiad.
