Dadansoddiad Risg Weldio Cyswllt Contractwr: Mecanweithiau Ffurfio, Ffactorau Dylanwadol, A Thechnolegau Atal a Rheoli

Mae cysylltwyr yn gydrannau newid hanfodol mewn rheoli pŵer, offer dosbarthu pŵer, a systemau awtomeiddio; eu cysylltiadau sy'n gyfrifol am wneud a thorri ceryntau llwyth. Mewn cymwysiadau megis rheolaeth modur, dosbarthiad pŵer DC, cerbydau ynni newydd, systemau storio ynni, ac awtomeiddio diwydiannol, rhaid i gysylltiadau wrthsefyll cerrynt newid dro ar ôl tro, sioc fecanyddol, ac effeithiau thermol arcau trydan. Pan fydd yr egni arc a gynhyrchir yn ystod y broses dorri yn fwy na therfynau'r deunydd a'r strwythur, gall toddi lleol, mudo deunydd, ac ail-soddi ddigwydd ar yr arwynebau cyswllt, gan arwain yn y pen draw at fethiant "weld" lle na all y cysylltiadau symudol a llonydd wahanu'n iawn.



Nid yw weldio cyswllt yn cael ei achosi gan un ffactor ond mae'n deillio o gydadwaith cerrynt, nodweddion llwyth, deunyddiau cyswllt, strwythur mecanyddol, amlder gweithredu, a'r amgylchedd gweithredu. Mae hyn yn arbennig o allweddol mewn-systemau DC presennol uchel oherwydd nad oes gan DC bwynt croesi naturiol; mae'r arc yn parhau'n hirach yn ystod y broses dorri, gan osod gofynion uwch ar wrthwynebiad y deunydd cyswllt i weldio, strwythur diffodd yr arc, a dyluniad cyffredinol y cysylltydd.



O safbwynt peirianneg, mae deall y mecanweithiau y tu ôl i weldio cyswllt yn helpu i liniaru risgiau yn gynnar yn y camau o ddewis cynnyrch, dylunio deunydd cyswllt, paru system diffodd arc, a dilysu bywyd gwasanaeth.







Yn ystod gweithrediad arferol y contractwr, mae'r cysylltiadau symudol a llonydd yn gwahanu'n raddol. Unwaith y bydd y bwlch rhwng y cysylltiadau yn cyrraedd pellter penodol, nid yw'r cerrynt yn dod i ben ar unwaith ond gall barhau i lifo drwy'r arc trydan a ffurfiwyd rhyngddynt. Mae'r sianel arc yn cynhyrchu tymereddau uchel, gan roi straen thermol crynodedig ar yr arwynebau cyswllt. Os yw'r cerrynt llwyth yn uchel, mae'r cyflymder gwahanu yn annigonol, neu os yw amodau diffodd yr arc yn annigonol, gall yr egni arc godi tymheredd yr ardaloedd cyswllt lleol i'r pwynt toddi.



Unwaith y bydd y cysylltiadau toddi, gall mudo materol ddigwydd oherwydd dylanwad yr arc, pwysau cyswllt, a grymoedd electromagnetig. Wrth i'r cysylltiadau barhau i symud ac wrth i'r arc gael ei ddiffodd yn y pen draw, mae'r rhanbarth tawdd yn atgyfnerthu, gan ffurfio pont fetelaidd neu bwynt weldio lleol rhwng y ddau gyswllt o bosibl. Os nad yw'r grym gyrru mecanyddol yn ddigonol i oresgyn y bond hwn yn ystod ymgais ddilynol i dorri'r gylched, y canlyniad yw glynu cyswllt neu weldio cyflawn.



Mewn{0}}systemau cyfredol uchel, mae gwrthiant cyswllt hefyd yn dylanwadu ar y codiad tymheredd ar yr arwynebau cyswllt. Yn ddelfrydol, dylai cerrynt lifo mor unffurf â phosibl ar draws yr ardal gyswllt effeithiol; fodd bynnag, oherwydd asperities microsgopig ar arwynebau cyswllt gwirioneddol, mae'r ardal ddargludol wirioneddol yn llawer llai na'r ardal gyswllt ymddangosiadol. Pan fydd cerrynt yn canolbwyntio ar nifer gyfyngedig o bwyntiau cyswllt microsgopig, mae dwysedd cerrynt lleol yn codi'n sydyn, gan greu mannau poeth lleol a all arwain at doddi deunydd.



Dros weithrediad hirfaith, gall deunyddiau cyswllt gael eu newid fel trylediad, ocsidiad ac aloi. Gall mudo materol rhwng metelau annhebyg newid y microstrwythur arwyneb-gan effeithio ar ymdoddbwyntiau lleol, caledwch, a dargludedd trydanol-a thrwy hynny ddylanwadu ymhellach ar ymwrthedd i weldio cyswllt.



Mae perfformiad hefyd yn cael ei ddylanwadu gan strwythur cyswllt, cyfuniadau deunydd, a dulliau uno. Er enghraifft, mae angen rhoi sylw gofalus i gryfder bond y rhyngwyneb, dargludedd thermol, a sefydlogrwydd yn ystod cylchred thermol hirdymor ar gysylltiadau arian bresyddu-lle mae'r deunydd cyswllt swyddogaethol wedi'i gysylltu â'r gwaelod.





Mae cerrynt llwyth yn ffactor hollbwysig sy'n dylanwadu ar weldio cyswllt. Pan fydd y cerrynt gweithredu-neu'r inrush,-rotor wedi'i gloi, neu'r-ceryntau ymchwydd cyfnod byr-yn mynd y tu hwnt i derfynau dylunio'r cysylltydd, mae'r llwyth thermol a'r egni arc a osodir ar y cysylltiadau yn cynyddu'n gyflym.



Gyda llwythi anwythol megis moduron, trawsnewidyddion, a falfiau solenoid, mae grym electromotive cefn sylweddol (cefn-EMF) yn cael ei gynhyrchu yn ystod amrywiadau cyfredol. Ar ôl torri'r gylched, rhaid i'r egni sy'n cael ei storio yn y llwyth a'r anwythiad cylched gael ei wasgaru trwy arcing neu gylched amsugno. Heb ataliad ymchwydd effeithiol, gall y foltedd ar draws y cysylltiadau gynyddu'n gyflym, gan ymestyn hyd arsio a gwaethygu difrod cyswllt.



Mae'r mater hwn yn arbennig o bwysig mewn cymwysiadau DC. Yn wahanol i AC, sy'n naturiol yn mynd trwy sero-pwyntiau cerrynt-sy'n hwyluso difodiant arc-Nid oes gan gylchedau DC y nodwedd hon. O ganlyniad, rhaid i systemau diffodd arc DC fynd ati i wella galluoedd diffodd trwy ddulliau megis mwy o wahanu cyswllt, chwythu allan magnetig, llithrennau arc, neu ddyluniadau strwythurol eraill.



Wrth ddewis cysylltydd, ni all -cerrynt cyflwr sefydlog yn unig benderfynu ar ddiogelwch; rhaid i asesiad cynhwysfawr ystyried ffactorau megis math o lwyth, cerrynt mewnlif, cerrynt torri, amlder newid, a bywyd trydanol.





Mae deunyddiau cyswllt yn pennu'n uniongyrchol berfformiad cysylltydd o ran dargludedd trydanol a thermol, ymwrthedd gwisgo, ymwrthedd i erydiad arc, a gwrthiant i weldio. Mewn cymwysiadau ymarferol, rhaid i ddewis system ddeunydd briodol fod yn seiliedig ar ffactorau megis graddfa gyfredol, math o lwyth, hyd oes mecanyddol, ac amodau amgylcheddol, yn hytrach na dibynnu'n unig ar ddargludedd trydanol fel y maen prawf gwerthuso.



Er bod arian pur yn cynnig dargludedd trydanol a thermol uchel-gan ei wneud yn fanteisiol ar gyfer cymwysiadau sydd angen ymwrthedd cyswllt isel-gallai ei wrthwynebiad i weldio cyswllt fod yn gyfyngedig o dan amodau sy'n ymwneud ag ymyrraeth cerhyntau uchel. O ganlyniad, mae contractwyr cyfredol uchel yn aml yn defnyddio aloiio, cyfansoddi, neu optimeiddio adeiledd arwyneb i wella eu perfformiad cyffredinol.



Mae deunyddiau arian-tin ocsid (AgSnO₂), sy'n cynnig cydbwysedd ffafriol o ddargludedd trydanol a gwrthiant weldio, yn cael eu defnyddio'n helaeth mewn amrywiol gymwysiadau switshio trydanol. Trwy reoli cynnwys ocsid, dosbarthiad gronynnau, a microstrwythur deunydd, gellir sicrhau cydbwysedd rhwng dargludedd trydanol, ymwrthedd erydiad arc, a gwrthiant weldio.



Mae deunyddiau cyswllt cyfansawdd, megis AgNi, yn gwella gwydnwch mewn amgylcheddau arcing trwy gyfuno microstrwythurau gwahanol ddeunyddiau. Rhaid dilysu dewis deunydd hefyd yn erbyn ffactorau megis dimensiynau cyswllt, cerrynt gweithredu, pwysau cyswllt, a chategori defnydd.



Ar gyfer cysylltiadau sy'n cynnwys strwythur amlhaenog, gellir defnyddio swbstrad wrth gefn i wella cynhaliaeth fecanyddol a dargludedd thermol. Er enghraifft, mae cysylltiadau dur/CuNi-yn trosoledd priodweddau gwahanol gwahanol ddeunyddiau, gan ganiatáu i'r haen cyswllt swyddogaethol a'r swbstrad sy'n dwyn y llwyth drin dargludiad trydanol, afradu gwres, a chymorth mecanyddol, yn y drefn honno.







Mae geometreg cyswllt yn pennu nid yn unig yr ardal gyswllt ond hefyd y dosbarthiad dwysedd presennol, llwybr symud arc, ac effeithlonrwydd afradu gwres. Mewn cymwysiadau cyfredol uchel, gall ardal gyswllt effeithiol rhy fach arwain at grynodiad cerrynt, gan achosi cynnydd cyflym mewn tymheredd lleol.

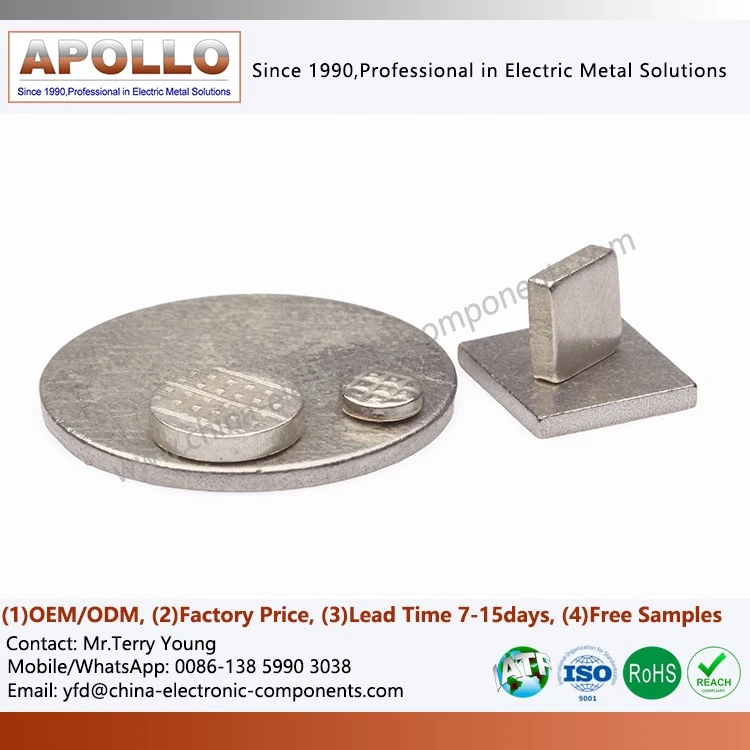

Mae cysylltiadau arddull botwm-yn nodweddiadol yn gofyn am ddull dylunio cynhwysfawr sy'n ystyried diamedr, trwch, pwysedd cyswllt, a dull mowntio.



Mae cysylltiadau botwm bimetallig yn defnyddio strwythur metel deuol i gyfuno priodweddau swyddogaethol gwahanol ddeunyddiau, gan alluogi optimeiddio ar gyfer dargludedd trydanol a gwrthiant arc.



Er mwyn gwrthsefyll egni torri uwch, gall strwythurau trimetallig integreiddio ymhellach briodweddau materol haenau swyddogaethol, dargludol a chynhaliol. Mae cysylltiadau botwm trimetallig yn gwella perfformiad cyffredinol trwy gyfuniad o haenau metel gwahanol, er bod yn rhaid i ddyluniadau strwythurol penodol gael eu dilysu o hyd yn erbyn gofynion cyfredol a hyd oes.



Mae'r broses uno rhwng y cyswllt a'r swbstrad hefyd yn haeddu ystyriaeth ofalus. Wrth ddefnyddio weldio cyswllt trydanol i gysylltu cysylltiadau â swbstrad metel, mae'n hanfodol rheoli egni weldio, pwysedd, amodau rhyngwyneb, a'r parth yr effeithir arno gan wres. Mae hyn yn atal diffygion cysylltiad rhag datblygu i fod yn ffynonellau gorboethi lleol yn ystod beicio cerrynt hir.





Mae amlder gweithredu contactor yn effeithio'n uniongyrchol ar gydbwysedd thermol ei gysylltiadau. Gyda switsio aml iawn, mae cysylltiadau yn destun cerrynt ac arcing cyn y gallant afradu gwres yn llawn; mae hyn yn arwain at grynhoad gwres parhaus a chynnydd cyson yn y tymheredd cyswllt cyfartalog.



Mae tymereddau uchel yn newid priodweddau mecanyddol, gwrthedd, a chyflwr arwyneb deunyddiau cyswllt. Gall afradu gwres annigonol arwain at godiadau tymheredd pellach, gan greu cylch o "gynnydd tymheredd → newidiadau mewn eiddo materol → newidiadau mewn ymwrthedd cyswllt → gwresogi pellach."



Felly, ar gyfer offer sy'n cynnwys gweithrediad amledd uchel, mae'n rhaid ystyried ffactorau megis deunydd cyswllt, dimensiynau cyswllt, pwysedd cyswllt, llwybrau afradu gwres, a rheolaeth thermol fewnol o fewn y llety contractwr. Ar gyfer offer weldio, llinellau cynhyrchu awtomataidd, ac actiwadyddion sy'n destun cylchoedd stopio cychwyn yn aml, dylid cynnal profion hyd oes a chynnydd tymheredd yn seiliedig ar gylchoedd gweithredu gwirioneddol yn hytrach na dibynnu ar baramedrau cyfradd sefydlog yn unig.





Mae'r amgylchedd gweithredu hefyd yn effeithio-dibynadwyedd cyswllt hirdymor. Gall llwch, olew, nwyon cyrydol, a lleithder uchel newid cyflwr arwynebau cyswllt. Gall adlyniad halogion gynyddu ymwrthedd cyswllt a gwaethygu gwresogi lleol, tra gall amgylcheddau llaith gyflymu ocsidiad arwyneb metel neu gyrydiad.



Mewn amgylcheddau cyrydol, rhaid i ddeunyddiau cyswllt feddu ar wrthwynebiad amgylcheddol digonol. Yn ogystal, dylid lleihau'r tebygolrwydd y bydd halogion yn mynd i mewn i'r ardal gyswllt trwy ddulliau diogelu tai priodol, dyluniadau selio a gosod.



Ar gyfer offer trydanol dibynadwyedd uchel, rhaid rhoi sylw hefyd i ymfudiad materol, newidiadau mewn garwder arwyneb, ac amrywiadau mewn ymwrthedd cyswllt yn dilyn-gweithrediad hirdymor. Ni ddylid asesu amodau cyswllt ar sail ymddangosiad yn unig; yn lle hynny, mae angen gwerthusiad cynhwysfawr sy'n ymgorffori ymwrthedd, codiad tymheredd, a pherfformiad gweithredol.





Strategaeth allweddol ar gyfer lleihau'r risg o weldio cyswllt yw rheoli'r ynni arc a gynhyrchir yn ystod gwahanu cyswllt. Rhaid i ddyluniad y system ddiffodd arc fod yn gydnaws â'r deunydd cyswllt, y math o lwyth, a'r foltedd gweithredu.



Mae systemau diffodd arc chwythu allan magnetig-yn defnyddio meysydd magnetig i newid llwybr yr arc, gan ymestyn yr arc a chyflymu afradu gwres i fyrhau ei hyd. Gall gridiau diffodd Arc-hollti arc hir yn arcau byrrach lluosog, a thrwy hynny wasgaru egni'r arc a gwella'r gallu i ddiffodd arc rhwng cysylltiadau.



Ar gyfer llwythi anwythol, gellir ymgorffori cydrannau atal ymchwydd priodol yn y gylched reoli; trwy gyfyngu ar y gyfradd newid foltedd ar hyn o bryd y datgysylltu, mae'r egni arc rhwng cysylltiadau yn cael ei leihau. Mewn dylunio ymarferol, rhaid dewis y dull atal yn seiliedig ar baramedrau coil, math o lwyth, a foltedd rheoli.



Pan fydd angen cysylltiad sefydlog ar gysylltiadau-megis trwy weldio neu bresyddu-mae angen rheoli'r gwres yn ofalus ar y parth yr effeithir arno a chryfder mecanyddol y rhyngwyneb er mwyn atal yr ardal gysylltu rhag dod yn bwynt gwan yn ystod gweithrediad hirdymor.





Y symptom mwyaf nodweddiadol o weldio cyswllt mewn cysylltydd yw bod y llwyth yn parhau'n egniol hyd yn oed ar ôl i'r coil gael ei ddad-fywiogi. Os yw'r system reoli wedi cyhoeddi gorchymyn datgysylltu ond mae'r offer rheoledig yn methu â stopio, dylid archwilio'r prif gysylltiadau yn gyntaf ar gyfer jamio neu weldio mecanyddol.



Ar ôl dadosod ac archwilio, mae arwyddion fel abladiad arwyneb sylweddol, cronni metel tawdd, pontio metel, neu bylu annormal yn nodi y gallai'r cysylltiadau fod wedi bod yn destun egni arc gormodol dros gyfnod estynedig.



Ar gyfer -cysylltwyr polyn lluosog, mae hefyd yn angenrheidiol i wirio cysondeb cyflyrau cyswllt ar draws gwahanol bolion. Gall weldio polyn sengl arwain at anghydbwysedd llwyth tri cham, gan beryglu diogelwch gweithredol yr offer o bosibl.



Mae pecynnau cyswllt trydanol ar gael ar gyfer cynnal a chadw ac ailosod cysylltiadau mewn offer penodol; fodd bynnag, mae'n rhaid gwirio cydweddoldeb yn seiliedig ar y model contactor, manylebau cyswllt, a gofynion y gwneuthurwr-ni ddylai ailosod fod yn seiliedig ar ddimensiynau ffisegol yn unig.







Os amheuir bod weldio cyswllt, rhaid datgysylltu'r cyflenwad pŵer i fyny'r afon yn gyntaf, a chadarnhau bod yr offer mewn cyflwr diogel, heb egni. Ar gyfer offer -capasiti uchel, ni ddylid ceisio gwahanu'r cysylltiadau â llaw tra bod y system yn fyw.



Yn dilyn hynny, dylid archwilio cyflwr yr arwynebau cyswllt, y mecanwaith gweithredu mecanyddol, a'r cylched rheoli coil, a dylid mesur y cerrynt llwyth gwirioneddol. Os oes materion megis gorlwytho, cerrynt cychwyn annormal, ansefydlogrwydd signal rheoli, neu newid aml yn bresennol, rhaid ymchwilio ymhellach i achos sylfaenol y nam.



Ar gyfer cysylltiadau sydd wedi cael weldio sylweddol neu abladiad difrifol, ni argymhellir malu'r wyneb i adfer ymarferoldeb. Efallai bod microstrwythur deunydd, dimensiynau, a phwysau cyswllt yr arwynebau cyswllt wedi newid; hyd yn oed os caiff parhad trydanol ei adfer dros dro, efallai na fydd bywyd y gwasanaeth trydanol gwreiddiol bellach yn gyraeddadwy.



Os yw methiannau wedi'u crynhoi ar y rhyngwyneb rhwng y cyswllt a'r deunydd sylfaen, mae angen archwiliad pellach o'r broses weldio, y rhyngwyneb ymuno, a chywirdeb mecanyddol yn dilyn beicio thermol i nodi'r achos sylfaenol o safbwynt deunydd a gweithgynhyrchu.





Mae atal weldio cyswllt yn dechrau gyda sefydlu paramedrau priodol ar gyfer dewis cynnyrch. Rhaid i ddylunwyr ystyried ffactorau megis foltedd graddedig, cerrynt graddedig, math o lwyth gwirioneddol, cerrynt mewnlif, cerrynt torri, amlder gweithredu, a bywyd gwasanaeth trydanol, yn hytrach na chyfateb cydrannau yn unig yn seiliedig ar gerrynt graddedig.



Ar gyfer cymwysiadau megis cerbydau ynni newydd, systemau storio ynni, cyflenwadau pŵer diwydiannol, ac offer dosbarthu pŵer DC, mae cysylltiadau cyfredol uchel yn gofyn am wiriad trylwyr o allu torri a gwrthiant arc. Gellir defnyddio systemau deunydd fel arian-tin ocsid (AgSnO2) mewn senarios sy'n gofyn am gydbwysedd rhwng dargludedd a gwrthiant weldio, er bod yn rhaid dilysu'r dewis deunydd terfynol trwy brofi bywyd gwasanaeth o dan amodau llwyth gwirioneddol.



Mae'n rhaid i ddilysu dibynadwyedd gwmpasu amodau gweithredu amrywiol, gan gynnwys gwneud (cau),{0}nodi dargludiad cyfredol cyson, torri (agor), gweithrediad ailadroddus, a senarios llwyth annormal. Dylid monitro paramedrau megis cynnydd tymheredd cyswllt, ymwrthedd cyswllt, hyd arc, a newidiadau arwyneb yn ystod profion i benderfynu a yw'r deunyddiau a'r dyluniad strwythurol yn cwrdd â bywyd y gwasanaeth targed.



Ar gyfer cynhyrchu màs, mae system rheoli ansawdd sy'n cwmpasu dimensiynau cyswllt, cyfansoddiad deunydd, ansawdd wyneb, cryfder ar y cyd, a pherfformiad trydanol yn hanfodol. Mae monitro prosesau paramedrau gweithgynhyrchu allweddol yn helpu i leihau amrywioldeb perfformiad a achosir gan amrywiadau materol neu anghysondebau yn y broses weithgynhyrchu.







Gyda datblygiad cerbydau ynni newydd, offer storio ynni, systemau gwefru DC, systemau batri, a chyflenwadau pŵer pŵer uchel, mae foltedd gweithredu a chyfraddau cyfredol y cysylltwyr wedi cynyddu'n raddol. O'u cymharu â chylchedau rheoli pŵer isel traddodiadol, mae'r systemau hyn yn gosod gofynion llymach o ran gallu torri cyswllt, ymwrthedd i weldiad, a-dibynadwyedd hirdymor.



Yn aml mae'n rhaid i gontractwyr foltedd uchel mewn cerbydau ynni newydd ymdopi â'r newid presennol o fewn cyfyngiadau gofodol cyfyngedig; o ganlyniad, mae angen dylunio integredig ar gyfer deunyddiau cyswllt, strwythurau diffodd arc, a systemau rheoli thermol. Yn y cyfamser, gall systemau storio ynni weithredu o dan lwythi uchel am gyfnodau estynedig a mynd trwy gylchoedd stopio cychwyn yn aml ac amrywiadau tymheredd amgylchynol, sy'n golygu na ellir asesu bywyd gwasanaeth cyswllt yn ddigonol trwy un set o amodau arbrofol.



Ar gyfer offer electronig pŵer sydd angen gweithrediad dibynadwyedd uchel, rhaid i ddyluniad cyswllt gael ei gydlynu â strategaethau rheoli, synhwyro cerrynt, cylchedau gwefru a systemau amddiffyn. Os gall y system leihau cerrynt llwyth neu wasgaru egni anwythol sydd wedi'i storio cyn i'r prif gysylltiadau agor, gellir lleihau'r egni arc y mae'r cysylltiadau yn destun iddo ar lefel y system.



I grynhoi,weldio cyswlltyn fodd methiant sy'n deillio o'r cydadwaith cymhleth o ffactorau trydanol, materol, thermol a mecanyddol; felly, ni all ei liniaru ddibynnu ar unrhyw nodwedd ddeunydd neu adeileddol unigol yn unig. Rhaid i ddyluniad dibynadwyedd cyswllt cadarn fod yn seiliedig ar ymylon cyfredol digonol, deunyddiau cyswllt cyfatebol, pwysedd cyswllt sefydlog, strwythurau diffodd arc effeithiol, prosesau gweithgynhyrchu dibynadwy, a system ddilysu bywyd gwasanaeth cynhwysfawr.



O safbwynt caffael peirianneg, dylai'r dewis o gontractwyr neu gynulliadau cyswllt ganolbwyntio ar wirio deunyddiau cyswllt, strwythurau sylfaen, prosesau ymuno, cerrynt graddedig, cynhwysedd torri, hyd oes gweithredol, ac amodau llwyth gwirioneddol i sicrhau bod yr ateb cyswllt a gyflenwir yn cyd-fynd â pharamedrau trydanol a gofynion dibynadwyedd y system gyflawn.
